巧检复印机光电传感器

　　3．光敏三极管可等效为一个光敏二极管与一只晶体三极管相结合，具有一定放大作用，可采用类似于光敏二极管的判断方法。

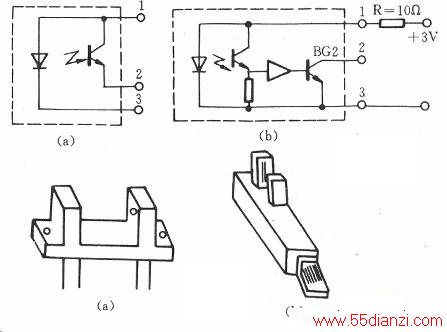

　　4．复合光敏器件（又称光电耦合器件或光电开关）。从结构形式来看，可分为直射式和反射式两种。以直射式为例，要正确判断其好坏先得弄清线路形式，如上图(a)、(b)。它们的外观分别如下图(a)、(b)。

　　下图(a)光敏器件外观引出四脚，在印刷板上连接成三端，即发光二极管正极与光敏三极管c极相连成一个端子。其判断方法：万用表置R×1k挡，测得正向电阻读数为十几千欧，反向电阻为∞。光敏三极管在阳光照射下反向电阻从几百千欧迅速下降到几千欧甚至几百欧。将光照射用黑纸全挡住，反向电阻为∞。说明光电开关是好的。

　　下图(b)的光电开关用电压测量法，十3V电源通过100Ω限流电阻，加到①、③脚，在①、③脚上测得电压为2.4V，此时发光二极管发出光照在光敏三极管上。测得①、②脚2.4V，证明BG2已导通。当光线被黑纸全挡住，测得①、②脚间电压为OV，证明BG2截止。该光电开关即是好的。若①、②脚之间电压无变化，则为坏的。
