巧检LED数码管性能

　　
　　将3V干电池负极引出线固定接触在LED数码管的公共阴极上，电池正极引出线依次移动接触笔画的正极端。这一根引出线接触到某一笔画的正极端时，那一笔画就应显示出来。用这种简单的方法就可检测出数码管是否有断笔（某笔画不能显示），连笔（某些笔画连在一起），并且可相对比较出不同的笔画发光的强弱性能。若检测共阳极数码管，只需将电池正、负极引出线对调一下，方法同上。
　　
　　LED数码管每笔画工作电流I在5～10mA之间，若电流过大会损坏数码管，因此必须加限流电阻，其阻值可按下式计算：
　　
　　R限=(Uo-U)／I

　　其中Uo为加在LED两端电压，U为LED数码管每笔画压降（约2V）。
　　

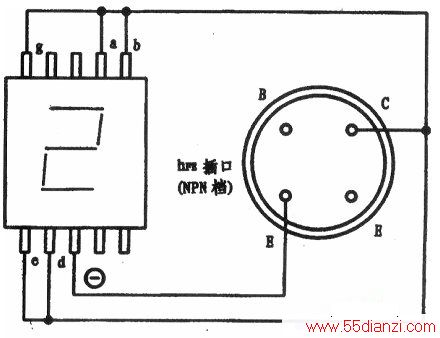

　　利用数字万用表的hFE插口能够方便地检查LED数码管的发光情况。选择NPN档时，C孔带正电，E孔带负电。例如：检测LTS547R型共阴极LED数码管时，从E孔插入一根单股细导线，导线引出端接θ极（第③脚与第⑧脚在内部连通，可任选一个作为θ）；再从C孔引出一根导线依次接触各笔段电极，可分别显示所对应的笔段。若按下图所示电路，将第④、⑤、①、⑥、⑦脚短路后，再与C孔引出线接通，则显示数字‘‘2”。把a--g段全部接C孔引线，就显示全亮笔段，构成数字“8”。

　　
　　注意事项：
　　
　　(1)检测时若发光暗淡，说明器件已老化，发光效率太低。如果显示的笔段残缺不全，说明数码管已局部损坏。
　　
　　(2)对于型号不明、又无管脚排列图的LED数码管，用数字万用表的hFE档可完成下述测试工作：①判定数码管的结构形式（共阴或共阳）：②识别管脚；③检测全亮笔段。预先可假定某个电极为公共极，然后根据笔段发光或不发光加以验证。当笔段电极接反或公共极判断错误时，该笔段就不能发光。
