(1)升压变压器
升压变压器初级绕组阻值为0.5Ω左右（x1Ω档），两个绕组串起来阻值为1Ω左右（有些机器设计时直接将两个初级绕组串起来，初级绕组的中心接点悬空）。
升压变压器次级绕组阻值约在500n—1000Ω之间（×100Ω档）。若出现开机2s后保护时，可对比测量各升压变压器的绕组阻值，将绕组阻值异常的变压器更换。
(2)MOS管电路
背光板上常用的MOS管电路为双MOS管集成电路，有两个N沟道MOS管的，如IPL32C二合一电源用的3N06 P726B;有一个N沟道MOS管、一个P沟道MOS管的，如奇美小屏幕背光板用的FDS8958A。
一般①、③脚为源极，②、④脚为栅极，⑤、⑥、⑦、⑧脚为漏极。

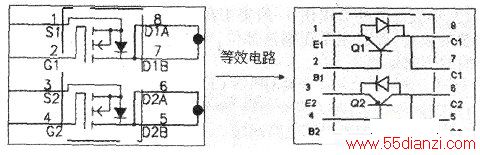

下图为FDS8958A内部电路图，其右为其等效电路图。用万用表单独测量MOS管电路时，⑤、⑥脚是相通的，⑦、⑧脚是相通的，①、⑧脚之间及③、⑥脚之间因有反向保护二极管，因此正向有几欧姆，其他引脚之间阻值均为无穷大。在板上因为有外围电路影响，测量时各脚之间会有不同的阻值，但除⑤、⑥、⑦、⑧脚外其他脚之间不应该短路，若出现短路情况则为MOS管损坏。
(3)双电压比较器LM393
一般用于电流取样比较，其⑧脚为vCC，④脚为地，②脚和⑥脚为两个电压比较器的反向输入端，③脚和⑤脚为两个比较器的正向输入端，①脚和⑦脚为两个比较器的输出端。一般使用时比较器的正向输入端接地，反向输入端接取样整流电压。正常工作时反向输入端为高电平，比较器输出低电平；当出现过流情况时，反向输入端为负压，比较器输出高电平。
当电路出现保护时，可测量两个比较器的输出端①脚和⑦脚是否为高电平，来判断是否因这一路出现保护。若为低电平则与这一路无关，不要随意将lC断开或去掉。
(4)四电压比较器LM339
一般用于电流取样比较，3脚为vcc，12脚为地，4脚、6脚、7脚和10脚为四个电压比较器的反向输入端，5脚、7脚、9脚和11脚为四个比较器的正向输入端，①脚、②脚、⑩脚和⑩脚为四个电压比较器的输出端。一般使用时比较器的正向输入端接地，反向输入端接取样整流电压。正常工作时反向输入端为高电平，比较器输出低电平；当出现过流情况时，反向输入端为负压，比较器输出高电平。当电路出现保护时，呵测量四个比较器的输出端①脚、②脚、⑩脚和⑩脚是否为高电平，来判断是否因这一路出现保护。若为低电平则与这一路无关，不要随意将TC断开或去掉。
