②贴片晶体管穿透电流ICEO的测量。
通常采用万用表欧姆档测量贴片晶体管c、e极之间电阻值的方法来间接估计ICEO的大小。
具体方法:将万用表置于R×100Ω或R×lkQ档,对于NPN型贴片晶体管,万用表黑表笔接集电极c,红表笔接发射极e,测得的阻值要求越大越好(通常大于几百千欧姆),c、e间电阻值越大,说明管子的ICEO越小:反之,所测阻值越小,说明管子的ICEO越大。
对于PNP型晶体管,测量方法与NPN型管子相同,只要对调万用表表笔即可。如果测试时万用表指针来回摆动,则表明管子性能不稳定。

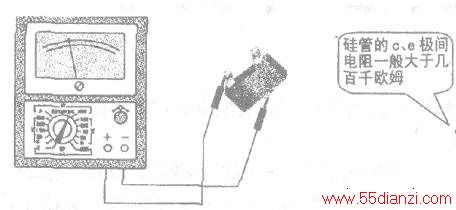

利用万用表间接测量NPN型贴片晶体管穿透电流ICEO的方法如图所示。
③β值的估测。
将万用表置于R×100Ω或R×1kΩ档,对于NPN型贴片晶体管,将黑表笔接其集电极c,红表笔接发射极e,测量c、e极间电阻值,并做记录。然后用手指捏住管子基极和集电极,再测量电阻值。接入人体电阻后的阻值应比不接时要小,即万用表指针的右偏转角度大,右偏转角度越大说明晶体管的放大能力越好。
如果接入人体电阻后,万用表指针依然停留在原位置不动,则表明晶体管的放大能力很差,不能再使用。对于PNP型贴片晶体管,其测量方法与NPN型贴片晶体管相同,只要把万用表红表笔接晶体管集电极,黑表笔接发射极即可。
此外,在有些万用表中,设有专用β值测量档。此时只需将待测晶体管引脚引出线按β值测量档引脚标志插入即可。值得注意的是:NPN型晶体管和PNP型晶体管不能插错。
④在路电压检测判别法。
在工程技术中,中、小功率贴片晶体管多直接焊接在印刷电路板上。由于元器件的安装密度大,拆卸比较麻烦,所以在检测时常通过用万用表直流电压档去测量被测晶体管各引脚的电压值,来推断其工作是否正常,进而判断其好坏。
