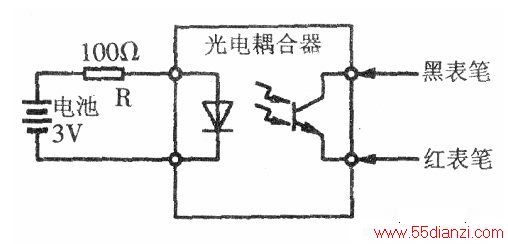

在光电耦合器的发光二极管两输入端接入两节1.5V的电池，二极管正端接电池正极，负端接电池负极，R为限流电阻（计算公式：R=E-VF/IF，E为电池电压，VF为发光管工作电压，IF为工作电流，一般在5～20mA之间。如下图所示再用万用表R×lΩ欧姆档测光敏三极管正向电阻值，应为10～30Q左右，反向电阻值为无穷大，说明光电耦合器性能良好。若所测数值远离上述值，则表明光电耦合器性能欠佳或损坏。
运用上述方法检测不同型号的光电耦合器时因其引出脚不同，发光二极管工作电压的接法亦有所不同，所以在检测时，应先根据其内部电路找出其输入与输出端的引脚，然后根据其发光管工作电压计算限流电阻R值，再测光敏三极管c、e极之间的正反向电阻。
利用万用表还能够准确检测光电耦合器的下列参数：①发射管正向压降UF；②接收管的集电结正向压降UBC；③发射结正向压降UBE；④接收管的共发射极电流放大系数hFE；⑤电流传输比CTR。

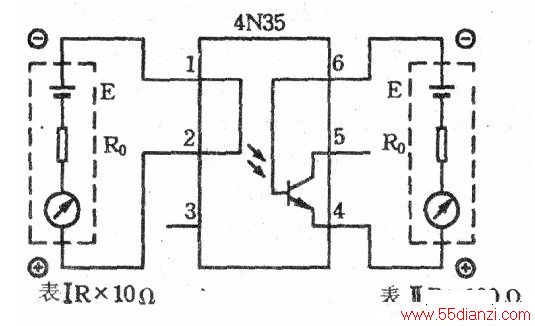

下面通过一个实例加以说明。现使用两块500型万用表的R×100 Ω电阻档，检测一只4N35通用型光电耦合器，检测电路如下图所示。
(1)检测UF
把500型万用表放在表I位置（撤去表II），测量负极之间的发射管正向电阻为1.92kΩ，同时读出表针倒数偏转n’=33格，不难算出UF=0.03n’=0.99V。
(2)检测UBE
去掉表Ⅰ，只接表Ⅱ，用上述方法测得发射结正向电阻为850Ω，n’=23，U旷0.69V，(3)检测UBC仍只接表II，并且将红表笔改接集电极，测出集电结正向电阻为820Q，n’=22.5格，UBC=0.675V。
(4)检测hFE
在接收管的b-c极间接上100kΩ金属膜电阻，将表II的黑表笔接c极，红表笔接e极时，nl=22.6格。再把b-c极短路，读出n1=30格。因为系数m=RB/R0=100kΩ/lkΩ=100，因此：
证明接收管的放大能力较强。
(5)检测CTR
电流传输比是光电耦合器的重要参数，其定义是当接收管的电流放大系数hFE为常数时，输出电流IC与输入电流IF之比，通常用百分数表示。公式为：
通用型光电耦合器的CTR=20%～300%，达林顿型光电耦合器可达100%～5000%。
当表I和表Ⅱ均采用500型万用表且置于同一电阻档R×100Ω时，IC/IF=n2/n1。这就为检测CTR提供了一种简便方法，只要记下表Ⅰ、表Ⅱ在测量时的偏转格数nl、nz，就能迅速准确地计算CTR值。
按照上图所示电路，同时接入表Ⅰ、表Ⅱ，将表Ⅱ的黑表笔改接c极，测得nl-17格，n2-47格，代入公式算出CTR=(47/17)×100%=276%。由于被测4N35型光电耦合器的CTR≥20%，证明其性能良好。
如工作需要，还可以制作一个快速判断光电耦合器好坏的专用测试电路：

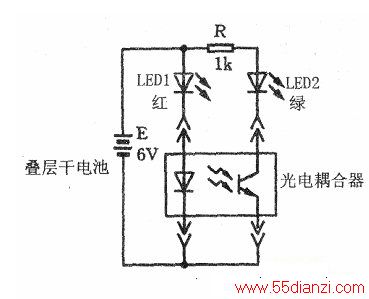

①电路如下图所示。LED1为红色闪烁发光二极管，LED2为绿色普通发光二极管。当接入被测试的光电耦合器时，如果LED1、LED2同步闪烁发光，则证明光电耦合器完好。如果LED1不闪烁发光，则说明光电耦合器内部发光管已开路；如果LED1闪烁发光，但LED2不亮或恒定发光，说明光电耦合器内部不是发光管失效就是光敏管已开路或击穿损坏。

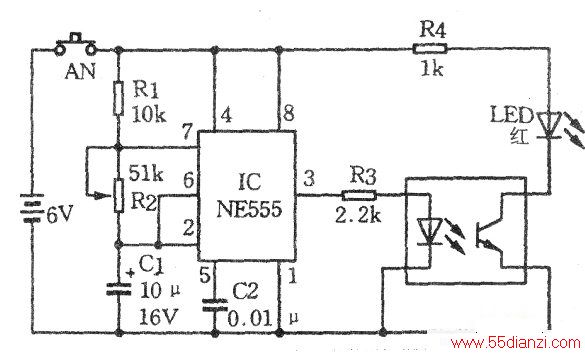

②电路如下图所示。时基集成电路NE555和Rl、R2及Cl组成约2 Hz的时钟脉冲发生器。输出的脉冲电压通过电阻R3加到待鉴别的光电耦合器的发光管上，光电耦合器完好，压下按钮S后，发光二极管LED会按2 Hz的频率闪动发亮。若LED不亮或恒定发光，则证明光电耦合器已损坏。
