液晶显示器开关集成电路的检测方法

　　Ul01集成电路里面设有开关振荡电路，它振荡以后输出驱动开关晶体管的开关脉冲信号，使开关晶体管工作在开关状态，⑥脚是振荡信号的输出端，所以⑥脚是否有输出关系到开关晶体管是否能工作，这是整个开关电源最重要的部分。如果⑥脚没有脉冲输出，则开关晶体管不工作，整个开关电源就没有输出。
　　
　　首先接通电源，将万用表黑表笔接热地（开关集成电路⑤脚为接地脚），红表笔接⑥脚，具体操作如下图所示。

　　若测得结果为1.2V左右，则表明开关集成电路无故障；若测得电压为零，则可能是开关集成电路Ul01本身损坏。
　　
　　在通电的情况下，通过检查开关集成电路Ul01各引脚的电压来判别是其本身损坏还是其周围的元器件损坏。一般来说，开机检测开关集成电路Ul01不太安全，可以断开电源在静态环境下对其各引脚的对地阻抗进行检查。
　　

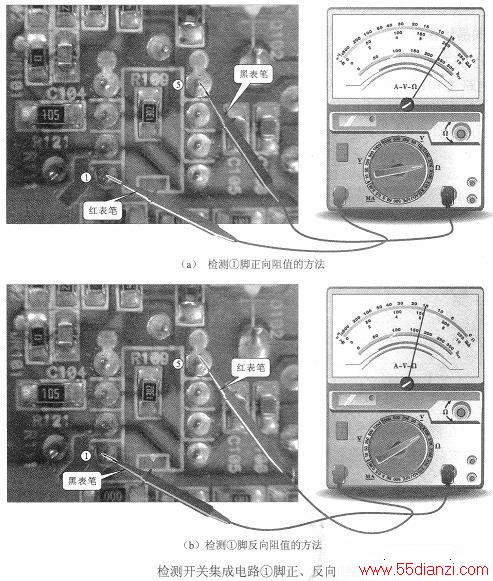

　　首先黑表笔接地时，依次用红表笔测量各脚正向阻值，如下图(a)所示。然后将红表笔接地，依次检测各脚的反向阻值。下图(b)为检测开关集成电路①脚正、反向阻值的方法。各组测量结果见下表。

　　从下表所列得知，此开关集成电路Ul01正常。如果开关振荡集成电路各引脚对地的阻抗与下表中的值偏差过大，则可能损坏。若该集成电路损坏，可利用同型号(FAN7601)的开关集成电路进行代换。

引脚号 正向阻值(kΩ) （黑表笔接地） 反向阻值(kΩ) （红表笔接地） ① 5.5 150 ② 0.8 O ③ 1.1 13.5 ④ 1 12.9 ⑤ 0 O ⑥ 0.75 0.22 ⑦ 0.69 55 ⑧ 0.7 12.5
