液晶显示器开关晶体管的检测方法

　　

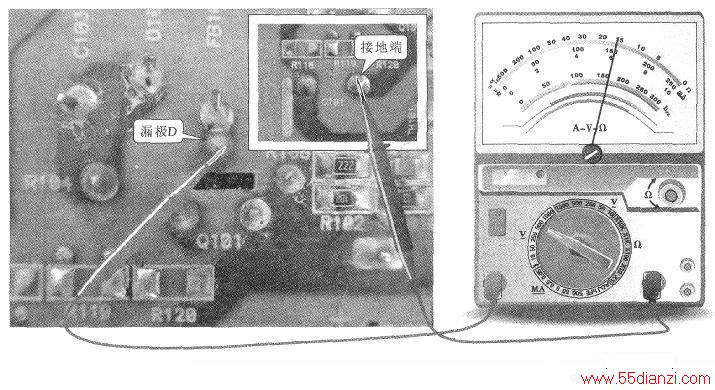

　　检测时可在待机的状态下进行，万用表黑表笔接热地（如+300V电容的接地端），红表笔接开关场效应晶体管Ql01的漏极，具体操作及检测数值如下图所示。测得数值为290V左右。

　　
　　检查开关场效应晶体管是否损坏，可以在不通电的情况下进行，利用万用表检测三个引　　脚的阻抗来判别其是否损坏。
　　
　　将万用表调至“R×100”挡，采用对调表笔测量的方法测量该开关场效应晶体管漏极(D)和源极(S)之间的正、反向阻值。
　　
　　在检测时，首先用黑表笔接开关场效应晶体管Ql01的源极(S)，用红表笔接漏极(D)，测得结果为8.5kΩ，然后将黑、红表笔调换位置再次测量，测得结果为10kΩ，具体操作如下图所示。

　　在正常情况下，漏极和源极之间的正、反向阻值通常在几十欧至几千欧之间，且两值相差不大。
