2.从交流通路看，凡是反馈信号从放大器的输出端取样则为电压反馈，否则：为电流反馈。
3.从交流通路看，凡是反馈信号联接于放大器的输入端则为并联反馈，否则为串联反馈。
下面以几个例题说明该方法的使用。

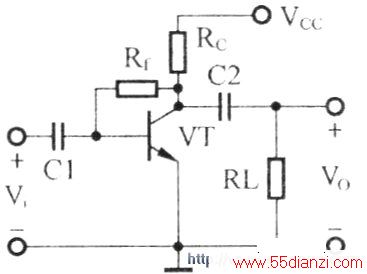

例1.在下图中判断反馈元件RF的反馈类型。
解：图中晶体管VT组成共发射极接法，基极为信号输入端，集电极为信号输出端。图中Rf一端接在输入回路，另一端接在输出回路，所以Rf为本级反馈元件。从输出回路看，反馍元件接在VT的集电极上(信号输出端)，所以为电压反馈。从输入回路看，反馈元件Rf接在V的基极(信号输入端)，所以为并联反馈。综上所述，该'电路的反馈类型为电压并联负反馈。

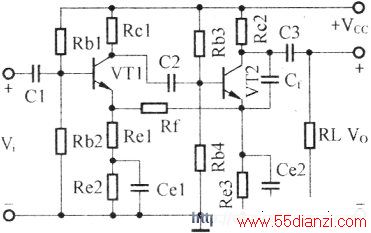

例2.在图中判断反馈元件RF、C的反馈类型。
解：上图所示为两级放大器，VT1、VT2均为共发射极组态，基极为其信号输入端，集电极为其信号输出端。从输出回路看，级间反馈元件Rf、Cf连在VT2的集电极 (信号输出端)上，所以为电压反馈。从输入回路看，反馈元件Rf、Cf连在VT1的发射极 (非信号输入端)，所以为串联反馈。综上所述，该电路的反馈类型为电压串联反馈。

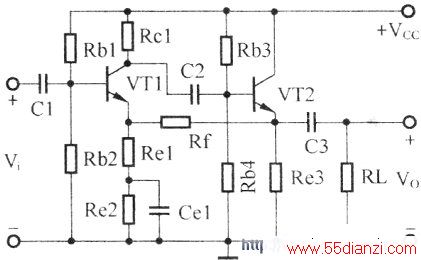

例3. 在下图中判断反馈元件R, 的反馈类型。
解：VT1管为共发射极组态，基极为其信号输入端，集电极为其信号输入端，集电极为其信号输出端。VT2为共集电极组态，基极为其信号输入踹，发射极为其信号输出端。从输出回路看，反馈元件Rf接在VT2的发射极 (信号输出端)，所以为电压反馈。从输入回路看，反馈元件接在VT1的基极(信号输入端)，所以为并联反馈。综上所述，该电路的反馈类型为电压并联反馈。
至于是正反馈还是负反馈的判断方法，仍然采用大家熟悉的瞬时极性分析法。
