以上三种类型行输出管,即便功率、耐压、频率等参数一致,也不能直接代换,否则会留下隐患。
由于大屏幕彩电行输出曹型号众多,当行输出管损坏时,往往会因原装型号的行输出管不好找而只能用其他型号的行输出管代换。管子的参数可以根据屏幕尺寸大小来判断,而原装管子结构类型很难判断,这是因为行输出管损坏一般都是三极管击穿,用万用表也无法判断。
总结出一种根据实际电路来判断击穿行输出管结构类型的方法,即两步法。
第一步:判断原装行输出管是否有内附阻尼二极管。

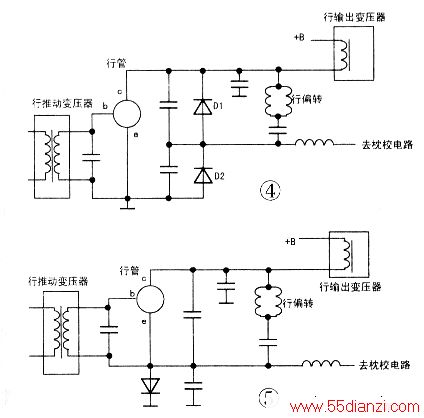

如图4所示,如果实际电路与图4相同,那么原装行管可以有阻尼二极管,但也可以无阻尼二极营,因D1、D2可以充当阻尼二极管。
如果实际电路与图5相同,那么原装行管一定有内附阻尼二极管。
第二步:判断原装行输出管是否有内附电阻。判断方法很简单,就是看行推动变压器次级两端是否有一只 50Ω以下电阻。如果有,则原装行管无内附电阻,如果无,则原装行管一定有内附电阻。
