用剩磁法辨别电动机首尾端

用剩磁法辨别电动机首尾端

点击数:7558 次   录入时间:03-04 11:52:37   整理:http://www.55dianzi.com   元器件检测

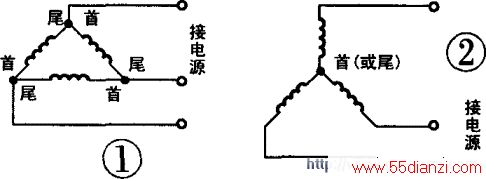

  在接线时若有一相首尾端接错,就会烧坏电动机。

  “剩磁法”可辨别电动机的首尾端。所谓“剩磁法”,就是指接通交流电源的电动机,或者是在交流电源的作用下已经工作过的电动机,在转子上会存在剩磁。当用手转动转子时,转子上的剩磁会切割定予绕组,在定子绕组中产生感应电压(或电动势),若是闭合回路则要产生感生电流。

  具体方法:

  1、先用万用表电阻挡在六个出线端找出同一相绕组,进行编号如图3所示。

  2、假定三个首端、三个尾端分别连接在一起,万用表的红、黑表棒分别接在首端和尾端,量程拨在最小亢流电压(mV)挡或直流微安挡上,如图4所示。

  3、转动转子并观察表针摆动,若表针在“0”位置抖动或不动,说明假设的首、尾端是正确的。若偏离“0”位置,向一个方向转动,则假设是错误的,然后对调其中一个绕组的首、尾端,按上述方法测量一次。一般情况下对调两个绕组的首、尾端,即可将三个绕组的首尾端找正确。
