进气温度传感器的检测方法

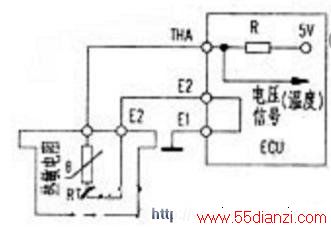

　　进气温度传感器的安装位置有3种：在D型EFI系统中，它安装在空气滤清器之后的进气软管上；在L型EFI系统中，它安装在空气流量传感器上；有的进气温度传感器安装在进气压力传感器内。进气温度传感器内部，也是一个具有负温度电阻系数的热敏电阻。外部用环氧树脂密封。进气温度传感器与ECU的连接电路如右图所示。

　　1.检测电阻
　　
　　进气温度传感器的电阻检测方法及要求与冷却液温度传感器基本相同。单件检查时，将点火开关置于OFF位置，拆下进气温度传感器导线连接器，并将传感器拆下。用电热吹风、或热水加热进气温度传感器，并用万用表电阻档，测量在不同温度下两端子间的电阻值。将测得的电阻值与标准数值进行比较，如果与标准值不符，则应更换进气温度传感器。

　　2、检测电压
　　
　　（1）检测电源电压。拆下进气温度传感器线束插头，打开点火开关，测量进气温度传感器的电源电压，应为5V。

　　（2）测量输入。信号电压。将点火开关置于ON位置，用万用表的电压挡测量图中ECU的THA与E2间的电压，该电压值应在0.5～3.4V（20℃）范围内。若不在规定范围内，则应进一步检查进气温度传感器连接线路是否接触不良或存在断路、短路故障。（3）检查进气温度传感器连接线束电阻。用数字式万用表的电阻挡测量传感器插头与ECU插接器端子间电阻，即传感器信号端、地线端分别与对应的ECU的两端子电阻。如果不导通或电阻值大于1Ω，说明传感器连接线路或插头接触不良，应进一步捡查。
