彩电带阻尼行管的检测方法

　　(2)耐压测试:见图2,一般带阻尼行输出管的反向耐压BVcer值(即b、e极间并有电阻时的耐压值)原则上应高于1200V.有条件的还可测饱和压降.

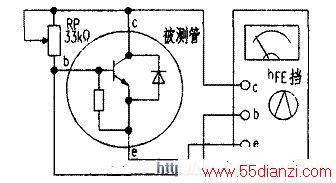

　　(3)h甩(共发射极直流放大系数)或昏(常称其为p)的检测方法:由于带阻尼行输出管内置阻尼二极管,特别是b、e极间有分流匹配电阻,给测量B值带来不便,如果用万用表的h盹挡,一般是无法测其B值的,《电子报》2003年第23期第三版提及在待测管b、c极间接一只33kn电位器的方法(见图3),此法是错误的,会误导初学者.经笔者测试多个指针万用表8值孔的c、e极间短路电流仅lOII认以下(此时表针已猛偏至右边),若被测管b、e极间分流电阻为较大值50n,当33kn电位器被调到使分流电阻流过lOmA时,表针已猛偏不说,此时分流电阻50n两端电压仅VH=IR·R=lOmAx50n即O.5V,此时三极管b极仅0.5V电压(分流电阻与b、e极并联).根本未导通哪来IC电流,更谈何B值呢?况且很多带阻尼行输出管分流匹配电阻值低于50Q,分流延大,b极电压更低.所以此方法是错误的.

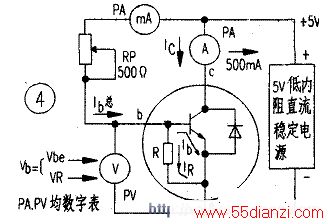

　　为此,笔者在此介绍一种可行性带阻尼行输出管的B值测试方法,见图4.其原理是先用数字表精确测出分流电阻R的阻值(冷态测).然后按手册中的测量条件:c、e极间加上5V直流电压,未通电时先置RP最大值,通电后调RP使I.=500mA,这时产生的数据有:Ib.(I-lh)、L_、V萨V..这时可算出的值llI:Vl/R,Ib=I¨减去IH,而B=Ir/IR,就求得被测管在5V,Ic  =500mA时的B值.

　　注:以上测量数据时要迅速,因被测量管在I.=500mA时会引起发热而使I.:变化,如读数速嚏太慢,可将Rp调大使I.减小,待Ic慢慢升为500TnA时,再重新读数,或关断电源冷却一下再通电测.
   检测举例:以D870为例,冷测分流电阻R=38n.Vce=:5V,Ic=500mA;测得V=VR=0.707V,Ibn=55.8mA(图4中Ml表),就得出IIl=VR,/R.0.707V/38Q=18.61(mA),11.=Ib矿IR:55.8一18.6l=37.19(mA),B=Ir/IR=500mA/37.19mA,与参数手册相符合.经用D850(无阻尼)模拟带阻尼行输出管先后的B值看出此法准确(见附表中D850测试两栏).从附表中不难发现,实际使用中最耐用的行管之一的C4927日立管,它的大电流放大系数很高,8值约是普通管的3-4倍.从另一方面也证实大多数彩电存在行推动不足.
