双向触发二极管的检测

　　 第二种方法是：先用万用表测出市电电压U，然后将被测双向触发二极管串入万用表的交流电压测量回路后，接入市电电压，读出电压值U1，再将双向触发二极管的两极对调连接后并读出电压值U2。

　　 若U1与U2的电压值相同，但与U的电压值不同，则说明该双向触发二极管的导通性能对称性良好。若U1与U2的电压值相差较大时，则说明该双向触发二极管的导通性不对称。若U1、U2电压值均与市电U相同时，则说明该双向触发二极管内部已短路损坏。若U1、U2的电压值均为0V，则说明该双向触发二极管内部已开路损坏。

　　 第三种方法是：用0~50V连续可调直流电源，将电源的正极串接1只20kΩ电阻器后与双向触发二极管的一端相接，将电源的负极串接万用表电流档（将其置于1mA档）后与双向触发二极管的另一端相接。逐渐增加电源电压，当电流表指针有较明显摆动时（几十微安以上），则说明此双向触发二极管已导通，此时电源的电压值即是双向触发二极管的转折电压。

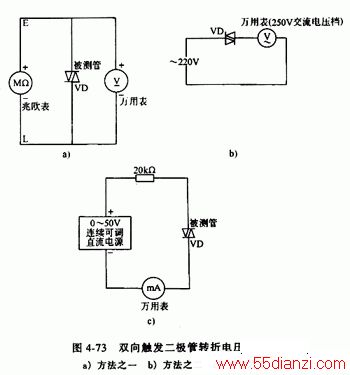

　　 图4-73是双向触发二极管转折电压的检测方法。
