如上图所示是固定式偏置电路。电路中的VT1是NPN型三极管，电路采用正极性电源+V供电，R1是VT1管的固定式偏+置电阻。
基极偏置电阻的判断方法是：偏置电阻在基极回路中，且回路有直流电源。电阻Rl在直流电压+V回路中，而且回路中有直流工作电压+V，R1能够为VT1管提供基极电流，所以R1是基极偏置电阻。进一步确认R1是基极偏电阻的方法是：分析基极电流回路，直流工作电压+V→R1→VT1基极→VT1发射极一通过地线回到直流工作电压+V的负极（图中未画出）。
了解电路分析的细节可以深化电路工作原理的理解，对这一电路的分析细节说明下列几点：
(1)在直流工作电压+V和电阻R1的阻值大小确定后，流入三极管的基极电流就固定，所以Rl称为固定式偏置电阻。
(2)无论是采用正极性直流电源还是负极性直流电源，无论是NPN型三极管还是PNP型三极管，三极管固定式偏置电阻只有一个，这是固定式偏置电路的特征之一。
(3)偏置电阻的一根引脚必须与三极管基极直接相连，另一根引脚连接正电源端或负电源端，或是与地线直接相连，这是固定式偏置电路的特征之二。
(4)固定式偏置电路的缺点是：当直流工作电压大小波动时，基极电流大小随之波动，而三极管基极直流电流的波动将三极管的稳定工作。
2．变形固定式偏置电路分析方法同功能不同电路形式的电路称为变形电路，固定式偏置电路也有变形电路，分析变形电路是难点，但是掌握了电路分析的基本原理，变形电路的分析就不再可怕。举例说明分析变形固定式偏置电路的思路和方法。

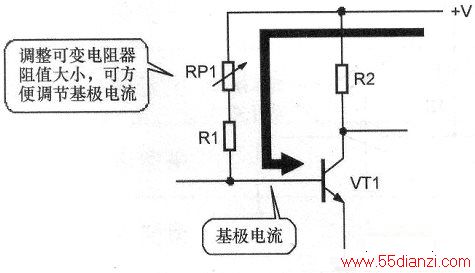

如上图所示是变形固定式偏置电路，在VT1管基极与直流工作电压之间接有一个Rl和RP1串联电路，与标准的固定式偏置电路相比多出了可变电阻RP1。根据固定式偏置电路判断方法可知，R1和RP1都符合固定式偏置电阻的标准，所以Rl和RP1都是固定式偏置电阻。
分析变形电路时要进行变形电路的特点分析，了解电路为何需要变形，变形后的电路与标准电路之间有何差异，这是分析变形电路的基本思路。
采用RP1的目的是：调整RP1阻值时改变了Rl和RP1的阻值之和，而这个总电阻决定了VT1管基极电流大小，所以串入RP1的根本目的是为了方便调节电路中VT1管基极直流电流的大小。
更深层次的分析是：基极直流电流大小会影响三极管的许多工作参数，例如影响三极管的放大倍数、噪声大小、整个放大器的静态电流消耗等。
3．确定固定式偏置电阻真伪的思路和方法
整机电路中，并不是所有的三极管都工作在放大状态，三极管工作在其他状态时也有可能在基极上接一只电阻，这时识图容易出错，如果错误地认为是固定式偏置电阻，就会出现更为错误的结果，错将该三极管认为工作在放大状态。在各种偏置电路中，由于固定式偏置电路结构的特点，在电路分析中容易出现错误。

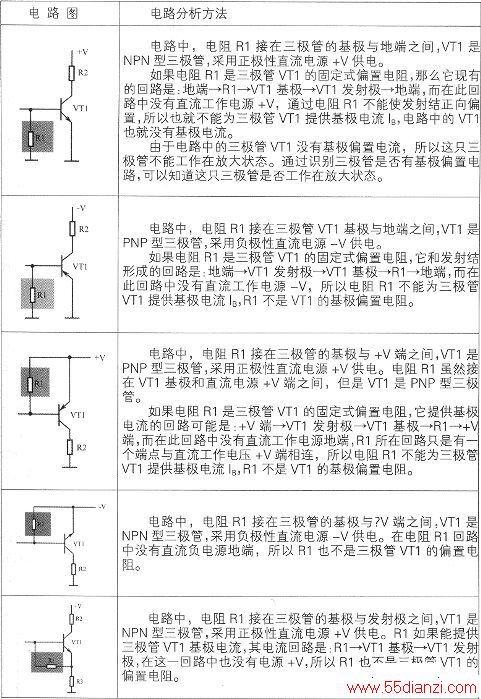

如上表所示的五种电路中电阻R1均不能给VT1提供基极电流，所以R1不是VT1管基极偏置电阻，虽然R1都在VT1的基极回路中，但该回路中都没有直流电源。
从上述5种情况可知，固定式偏置电路中虽然只有一只偏置电阻，但是识图时如果不注意就会出错，误将与三极管基极相连的电阻当作固定偏置电阻。
