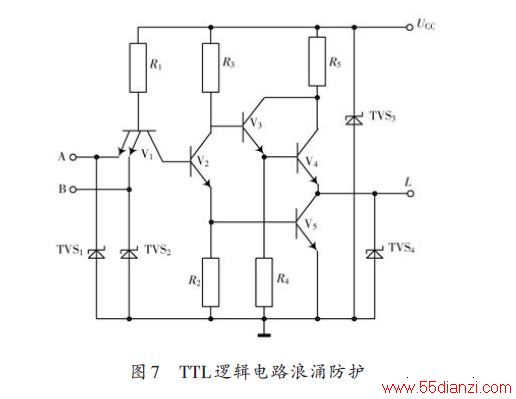

4.6 采用TVS保护MOS集成电路

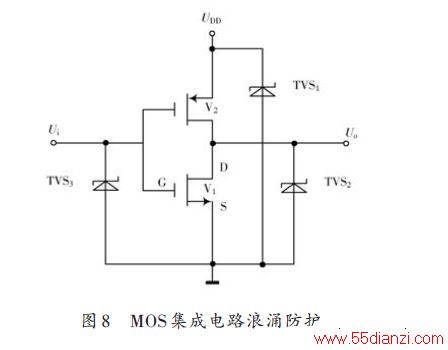

MOS 集成电路的基本原件是MOS 晶体管，MOS 管有源极S、漏极D、栅极G三个电极，是电压控制元件，用变化的栅漏电压来控制漏源电流，MOS管分为P型MOS管和N型MOS管两种。由NMOS管和PMOS管组成的互补型MOS电路称为CMOS电路，它能对输出端的电容提供一个快速充放电回路，功耗小，工作速度较高，具有较强的负载能力及抗干扰能力，在数安集成电路中得到越来越广泛的应用。图8为COMS反相器保护电路图，在电路的输入端Ui、输出端Uo及电源电压UDD分别加入TVS3,TVS2,TVS1,从而保护晶体管电路及后面的负载元件。
5 结语
(1)TVS具有响应快、功率大、极间电容和体积小、无漏流、应用领域广等优点，可有效地保护TN 电源系统、直流电源、信号线路及晶体管集成电路等，可抑制共模/差模浪涌冲击和ESD/EFT等瞬态浪涌电压的干扰。
(2)电路设计应考虑被保护电路的特性、工作环境及TVS的VC,IPP,VWM,VBR,Ppp等相关参数选择适配的TVS保护器件，TVS接入电路应不影响电路的正常运行，能安全泄放预期瞬态浪涌电流，将危险电压钳位于电路安全耐压值以内。
