BAV99与TVS在静电应用的比较

　　在静电应用中,对BAV99,这个静电应用图如下:

　　

　　•当正的静电发生时, D2 工作但D1不工作,因此这个钳位电压是5V加上D2的正向电压 so The clamPINg voltage at protected pin will be +5V plus D2’s forward voltage.

　　•当负的静电发生时,D1 工作但D2 不工作, 因此这个钳位电压是D1的正向电压.

　　2接触静电测试

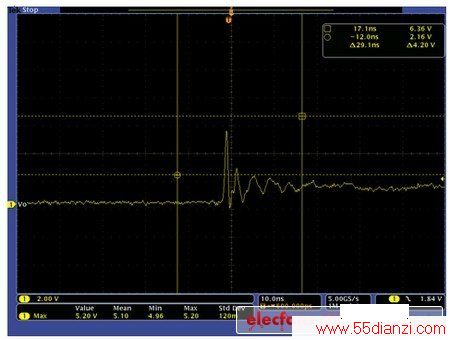

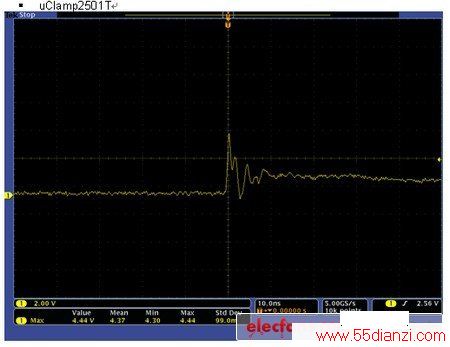

　　•+8KV contact ESD testing

　　

　　

　　

　　

www.55dianzi.com

　　

　　

　　

　　

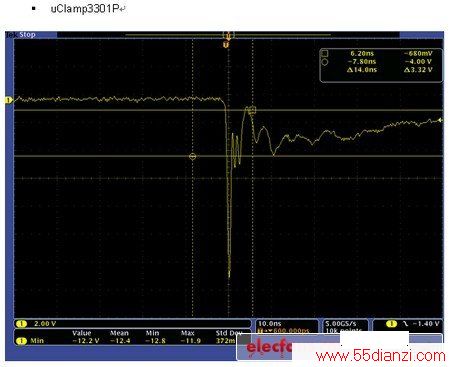

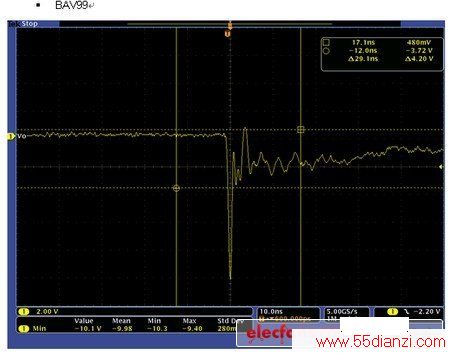

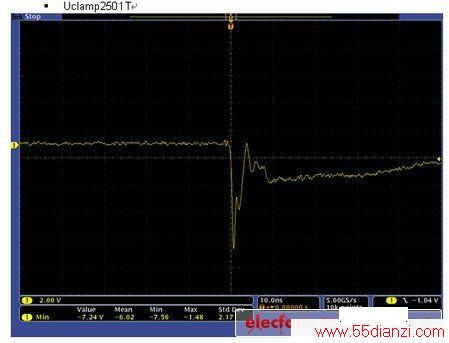

　　At -8KV contact discharge:

　　1.Semtech uClamp0501P, uClamp3301P 和 Uclamp2501T比 BAV99具有更低的钳位电压

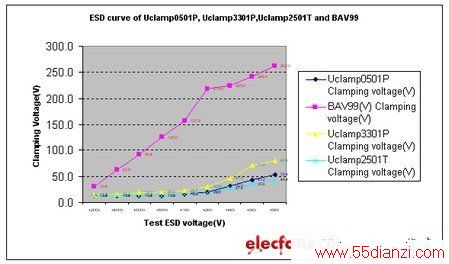

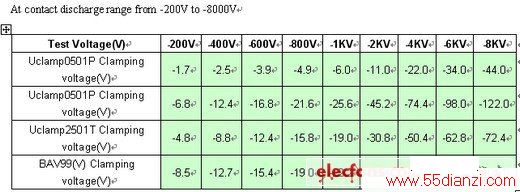

　　•At contact discharge range from 200V to 8000V, uClamp0501P, uClamp3301P and uClamp2501T also exhibit the lower clamPINg voltage VS. BAV99.

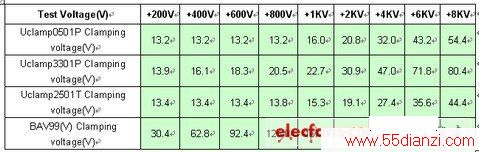

　　At contact discharge range from +200V to +8000V

　　

　　

　　

　　

　　All of data above are taken with a 10x attenuator.

　　从上述的测试结果我们发现Semtech uClamp0501P, uClamp3301P 和 uClamp2501T 比BAV99具有更低的钳位电压和能量

　　结论:

　　因此在静电的应用中, 当静电发生时,Semtech uClamp0501P,uClamp3301P和uClamp2501T比BAV99具有更低的钳位电压,从BAV99正的静电波形可以看出,它拥有更大的能量, 因此更容易损坏被保护电路并有大的能量施加在电源上,而TVS没有. 所以选择Semtech TVS具有更可靠和安全的静电保护性能.
