结构及引脚功能

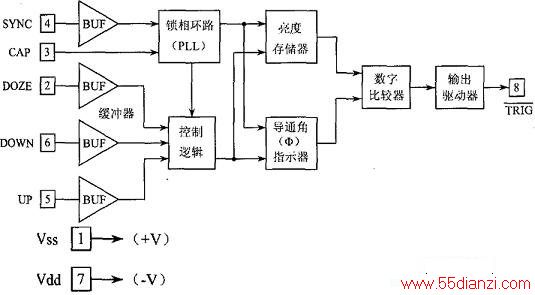

LS7534／LS7535采用8引脚DIP封装或SOlC封装(带s后缀)，引脚排列如上图所示。下图所示为其内部结构框图。
引脚功能如下：Vss(脚1)为正电源电压输入端，范围为12～18V；DOZE(脚2)为时钟输人端，亮度随时钟负向过渡，亮度等量增加。当灯被关断时，该脚上的输入不起作用。激活uP脚上的输入，可以使灯再次导通。当灯从最大亮度到熄灭时，该脚需要83个时钟脉冲。当uP或DOWN脚上的输入被激活时，DOZE输入无效；CAP(脚3)为内部PLL连接一个0．047μF的滤波电容；sYNc(脚4)为Ac线路(50Hz／60Hz)同步输入端；uP(脚5)的输入控制导通和TRIG输出导通角(φ)。对于Ls7534，逻辑低电平是激活电平，对于LS7535，逻辑高电平是激活电平，并且在UP脚内部有一个约500kΩ的下拉电阻DOWN(脚6)的输入控制关断TRIG输出的导通角；Vdd(脚7)为电源电压负端；TRIG(脚8)的输出提供低电平脉冲，并发生在sYNc信号的每个半周期内。借助于UP或DOWN脚上的输入，TRIG输出导通角可以在41°-159°的范围内变化。
工作原理
1．短激活(34—325ms)(1)uP输入：当灯被关断时，如果一个短激活被施加到uP(脚)输入，灯亮度被渐增到最大值或将先前的亮度信息存储在存储器中。从灯关断到完全导通的历经时间是2．8s。当灯在任意亮度上点亮时，施加到uP输入的短激活脉冲不起作用。(2)I)OWN输入：如果一个短激活施加到D0wN输入，灯亮度逐渐减弱直到关断。灯从完全接通到关断，需花费5．6s的时间。当灯被关断时，施加到DOWN输入的短激活脉冲不起作用。
2．长激活(大于334ms)(1)uP输入：如果一个长激活施加到uP输入，只要维持激活直到达到满亮度，灯亮度将从激活之前亮度逐渐增强。在满亮度上，任何连续的长激活不再起作用。(2)D0wN输入：如果一个长激活施加到D0wN输入，只要维持长激活直到达到最小亮度，灯亮度将逐渐减弱。在最小亮度上，任何连续的长激活不再起作用。当灯被断时，施加到D0wN输入的长激活也不起作用。

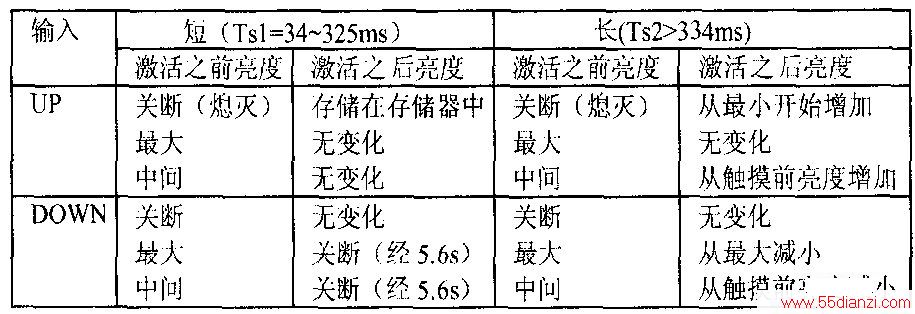

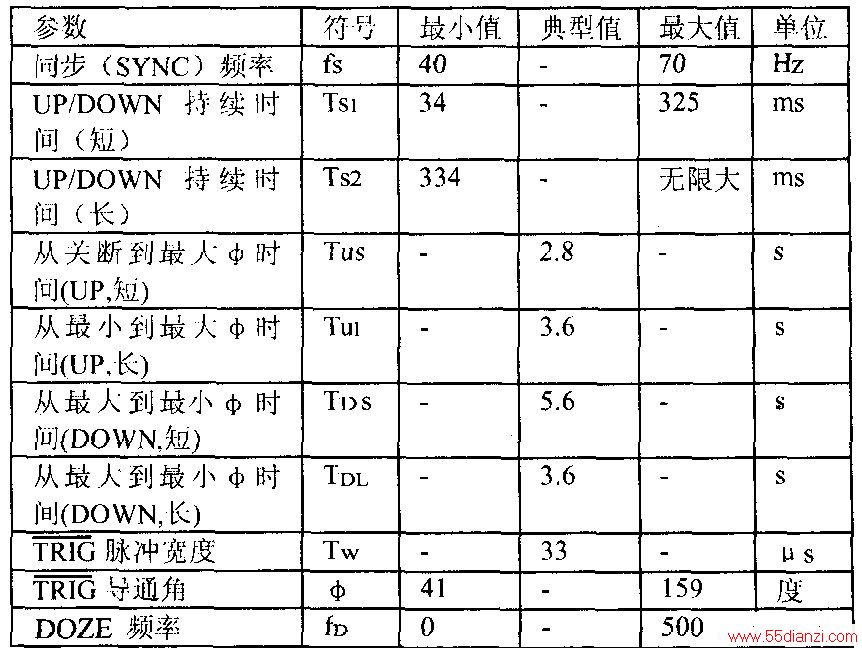

上表所列为Ic的uP和DOWN(脚)输入信号持续时间与灯亮度之间的关系。下表所列为Ic的瞬态特性参数。

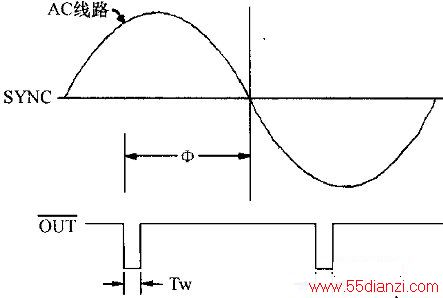

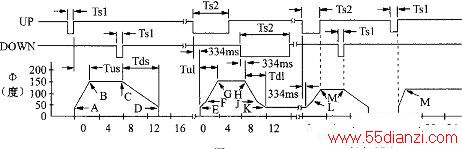

输出导通角书与脉冲宽度Tw的关系如下图示。下图所示为输出导通角击与IJP／D~)WN输入之间的关系曲线。
在上图中需说明：(1)针对LS7534、LS7535 UP／DOWN信号的极性相反；(2)点A、D、E和K对应于由=4l。时的最小亮度，点B、C、G和H对应于由：159c’时的最大亮度，点M表示任意中间亮度；(3)点F、J和L对应于小=64c’，从E到F或从J到K的问隔时间为934ms，角度为23。
应用电路

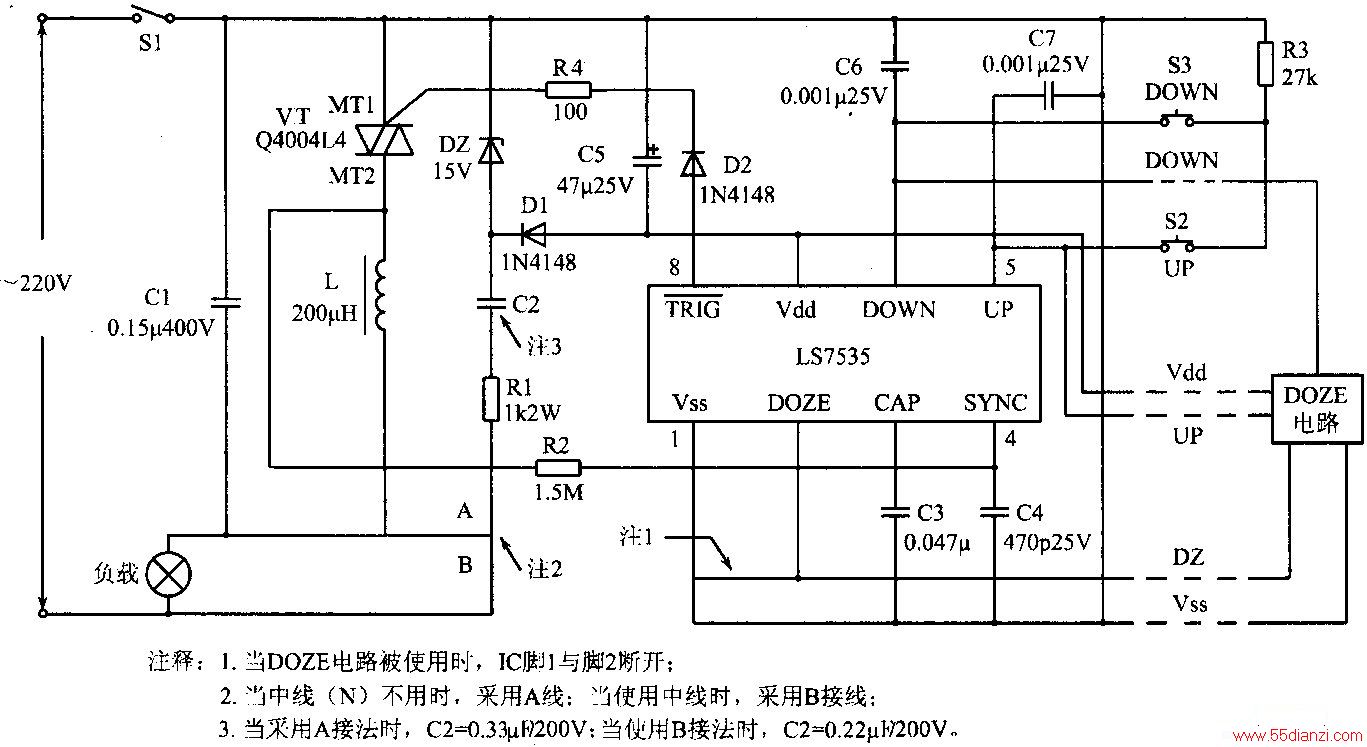

激活LS7534使用触摸开关，而LS7535则使用按钮开关。上图所示为LS7535组成的调光电路。灯亮度通过uP和DOWN开关闭合来设置，R1、C2、Dz和C5为芯片提供15V的电压，R2和c4用作sYNc输入AC信号滤波和电流限制，c3用于Ic内部PLL滤波，R3用于限制在按钮开关接通时脚Vss与uP和DOWN脚之问的电流，Cl和L组成射频干扰(RFI)滤波器，R4和．D2用于限制Ic输出(TRIG)与双向晶闸管(vT)门极之间的电流，c6和c7用于消除在uP和DOWN输入上来自双向晶闸管的耦合开关瞬态噪声。

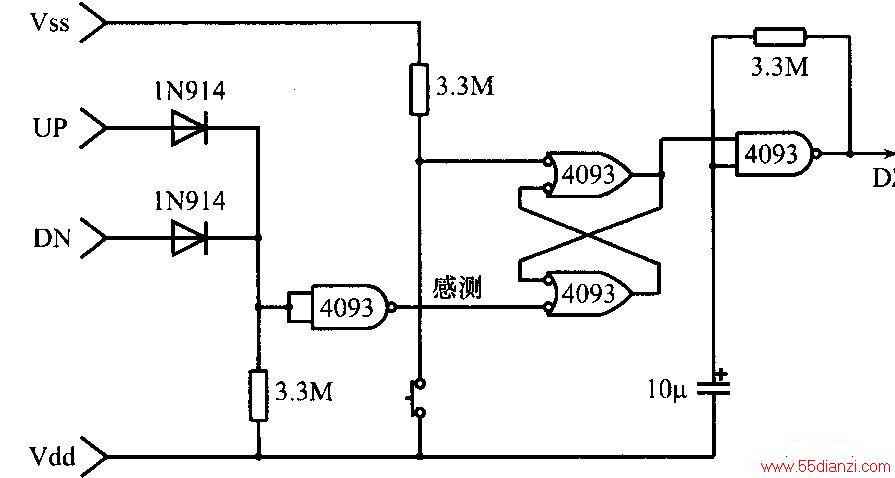

当使用DOZE电路时，可采用上图所示的电路。该电路的作用是，在Dz端上产生一个O．04Hz的慢时钟，输入到Ic的DOZE脚。如果uP／DOWN输入不被激活，DOZE电路的感测节点处在一个逻辑高电平上。瞬时按下DOZE开关将置位：RS触发器，使振荡器赋能。DZ端上每个时钟的下降沿使灯亮度减小，直到灯熄灭。当灯关掉时，在调光器电路的振荡器不再起作用。当灯通过激活uP输入再一次导通时，RS触发器复位，并且Dz端上的时钟截止。当使用DOZE电路时，Ic脚l与脚2之间的连接应断开。

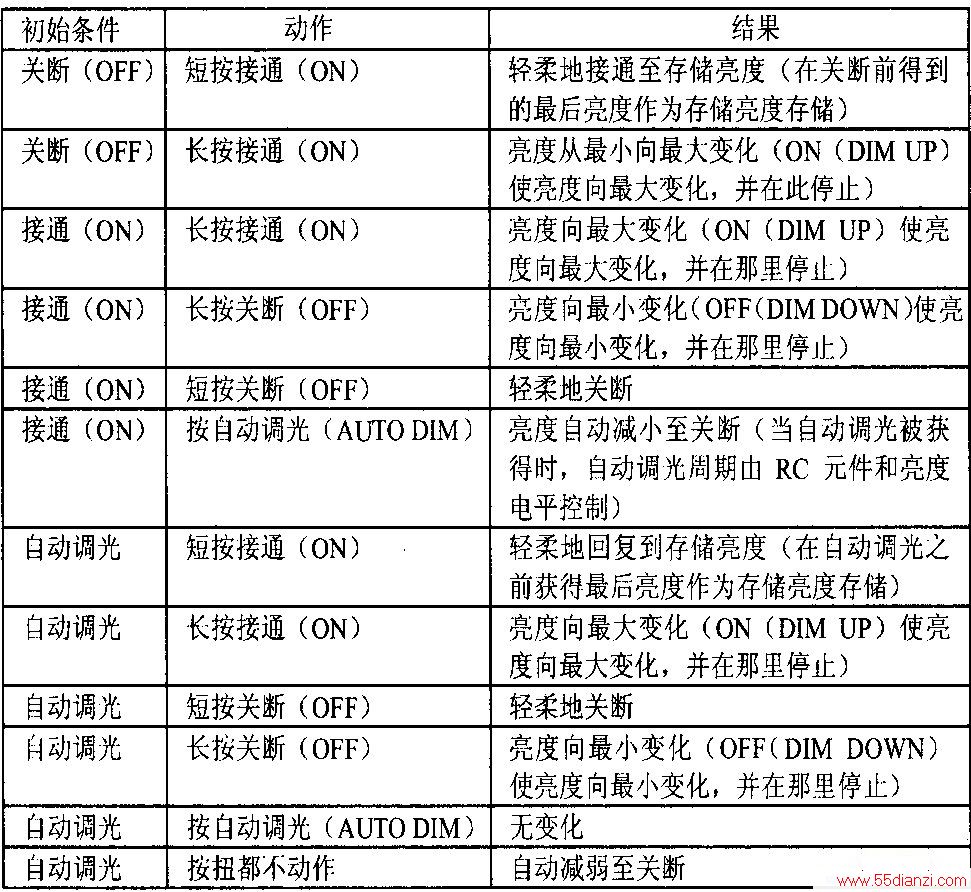

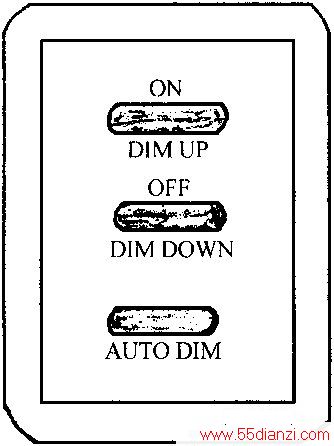

采用Ls7535的墙上开关如上图所示。其起始条件、动作和结果如下表所列。
