MAX6469-MAX6484
MAX6469～MAX6484系列是一种低压差线性稳压器，不同的型号在功能上有些差别。
主要特点：有内部设定输出电压的，输出电压1．5～3．3V(每相隔0．1V相对应有一个型号)，也有输出电压由用户自己设定的；输入电压2．5～5．5v；输出噪声电压低，典型值为7 5μ VRMs(MAx6477-MAx6484)；在工作温度范围内，输出电压精度在±2％之内；输出电流保证达到300mA；压差低，在输出电流为300mA时，压差Voo为114mV(典型值)；工作电流83μA，在关闭状态时耗电0．1μA；有输入反向电流保护、过热及输出短路保护；有与微处理器连接的复位信号输出，并有四种不同超时周期；RESET信号有推挽输出及开漏输出；还有的有手动复位功能(有MR端)有摇控反馈捡测；有6管脚SOT23-6封装、8管脚TDFN封装及6焊球GBA封装；工作温度范围-40-+85℃。
应用领域：手持式仪器、PCMCA卡及USB装置、蜂窝电话及无绳电话、笔记本式计算机、数码相机、蓝牙组件及无线LAN等。
应用电足各:不同型号功能不同，型号末两位数为69／70／7 l／72及77\78／79／80的有SET端，可设定输出电压；型号末两位数为75／76／83／84的为固定电压输出，但有扩流功能，可外接NPN三极管实现扩流；型号末两位数为71／72／73／74及79／80／8 1／82的有而端，可实现手动复位；所有型号都有RESET;除型号末两位数为71／72／79／80的以外都有SHDN端，可实现关闭控制(低电平有效).用户可根据电路要求来选择型号。

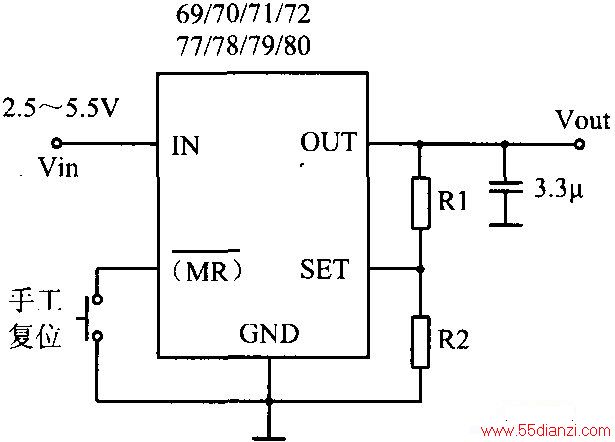

可调输出电路如上图所示。Vout=Vref(1+R1／R2)，Vrel=1．23V。一般R2设为51kΩ，可根据要求的Vout求出R1来。上图中(MR)端为手动复位端。可扩流的电路如下图所示。
扩流后可输出1A电流(75／76／83／84型号有此功能)为满足3．3V工作电压的μP要求，要选择固定输出的其型号后缀为33的(输出3．3V)。图中RPUILL uP为复位的上拉电阻。
扩流后的输出电流Iout(TOTAL)=Iout×(B+1)≈lout×β，式中β为扩流三极管的放大倍数，最大的Iout=300mA。
