基于5965A/MAX5965B电源控制器应用电路

基于5965A/MAX5965B电源控制器应用电路

点击数:7727 次   录入时间:03-04 11:54:21   整理:http://www.55dianzi.com   元器件特点及应用

    MAX5965A/MAX5965B支持大功率模式,每端口可提供高达45W功率。MAX5965A/MAX5965B提供新型5类和2项分级(6类),支持大功率PD侦测和分级。MAX5965A/MAX5965B通过I?C接口随时读取每个端口的电流。MAX5965A/MAX5965B能够为早期PD提供大容量侦测。

    这些器件具有I?C兼容3线串行接口,完全由软件配置和编程。分级过流检测使系统电源管理能够检测PD的吸电流是否超过允许的电流值。MAX5965A/MAX5965B全面的可编程能力增强了系统灵活性,并提供现场诊断功能,适用于其它系统。

    MAX5965A/MAX5965B提供四种工作模式以适应不同的系统要求。自动模式允许器件自动操作,无需任何软件监控。半自动模式在软件初始化后对连接至端口的器件进行自动检测和分级,但在软件发出指令之前端口不上电。手动模式下完全由软件控制器件,非常适合系统诊断功能。关断模式下终止所有操作,并安全关断加载至端口的电源。

    MAX5965A/MAX5965B提供输入欠压锁定(UVLO)、输入欠压检测、侦测期间负载稳定的安全检测、输入过压锁定、过热检测、启动期间输出电压的摆率限制、电源就绪以及故障指示等功能。MAX5965A/MAX5965B的可编程功能包括:启动超时、过流超时以及负载断开检测超时。

    MAX5965A/MAX5965B采用36引脚SSOP封装,工作于扩展工业级(-40°C至+85°C)和扩展商业级(0°C至+85°C)温度范围。

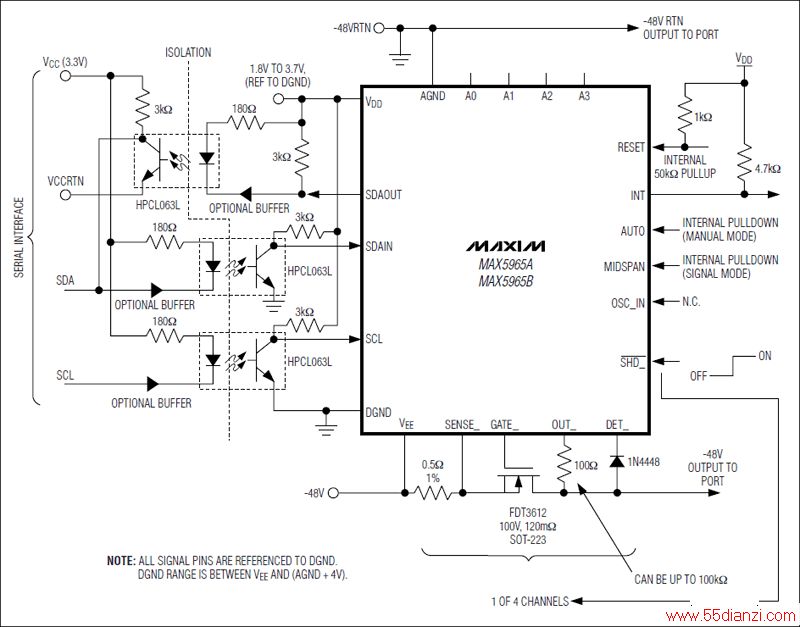

MAX5965A、MAX5965B:典型工作电路1


典型工作电路1
