带过零触发电路的晶闸管交流开关模块的原理及应用

    2　原理

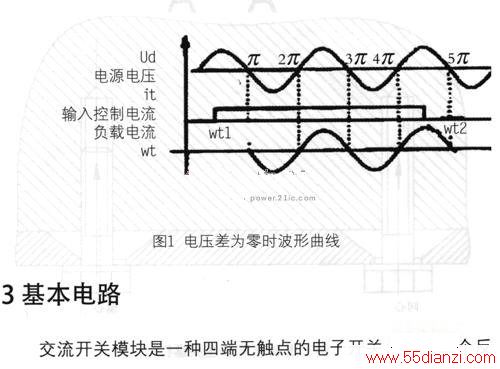

        主要原理就是利用软开关技术，软开关技术的两个基本要点是：(1）电压差为零时接通；(2)电流为零时退出。晶闸管在电流为零时自然退出，所以自然满足第二个要点，第一个要点可以通过单片机检测实现，即当负载电路两端的电压和电源两端的电压相等时触发晶闸管来接通电路，波形如图，所示。CNWPEM.NET
