MC3372内部电路由混频器，具有对数响应信号强度指示器的IF（中频）限幅器、正交检波器、有源滤波器和噪音触发电路组成。其功能框图如上图所示。在典型的应用中，混频放大器把RF输入信号变频为455kHz的1F信号，通过外部带通滤波器，IF信号被馈入限幅放大器和检测电路中，并在这里恢复音频信号。
无输入信号时，在所要求的频率范围内会出现噪音现象，这个“噪音频带”由有源滤波器和检波器监视，在噪音出现时，静噪开关会控制静噪音频，输入信号电平受仪表驱动电路的监视，它执行检波限幅放大器中的IF信号。
MC3372用在FM双向通信设备上，与以往的同类产品MC3357/59/61/62/63/67相比，具有以下特点；外围元件少，电源电压范围宽(VCC=2.0-9．0v)，灵敏度高（输入限幅电平为~3．OdB时为5μv）．低漏电流(Vcc=4.0v，静噪开路时．ICc=3.2mA)，静噪时漏电流增加微小，具有信号强度指示器[60dB动态范围(RF)，80dB(IF)]，混频器工作频率高达100MHz，混频器的增益超过30dB。

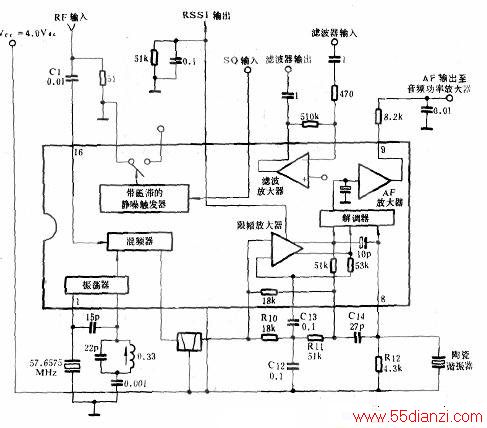

MC3372的具体应用电路如上图所示。此电路各部分的特点如下。振荡器是一个内部偏置的考毕兹振荡器，其集电极、基极和发射极分别连接4脚、1脚和2脚。振荡器可在外接晶体控制下工作。对于振荡主模，在32pF负载时，振荡器使用了并联谐振特征化了的晶体；对于更高的频率，可使用第三泛音级数模式晶体，在本振频率上，需要接一线圈(L2)和电阻(R13)，以保证正常和稳定的工作。
为了减小寄生辐射，采用了双平衡式混频。由于在输入处使用了，50Ω电阻，外部负载由混频器输出端的455kHz陶瓷滤波器提供，该输出端接Vcc（4脚）和IF（5脚）。滤波器阻抗匹配于3脚（混频器输出）处的1.8kΩ内部电阻，为了保证在匹配条件下的稳定工作，需要在16脚的输入端并联一电阻器接地。
限幅放大级采用了6级限幅1F放大器，具有92dB的增益，在限幅器和正交检波器电路中，一般均采用LCR正交槽路电路，由外部从8脚引至Vcc。在MC3372中，在7脚至8脚之间，需要接一外部正交电容}从8脚至Vcc之间接一陶瓷鉴频器。并联在陶瓷鉴频器上的一个阻尼电阻器，决定了检波器的峰值分离度：随着电阻值的降低，分离度和带宽增大，但恢复音频也降低。因此，接收器灵敏度取决于这个电阻器的阻值和455kHz陶瓷滤波器的带宽。
该电路另一个特点是能输出最大值为60tA的源电流，13脚的输出提供这电流源。因此，在13脚处接一接地电阻，就能产生正比于输入载波信号电平的电压。
噪音控制电路运用一个简单的反相运算放大器，并由11脚输出。10脚具有反相输出。非反相输入接2.5v。这个运算放人器可用作噪音触发的静噪或有源噪音滤波器。用外部阻抗元件来设计带通滤波器．可在频率之间鉴频。利用外部AM检波器．可检验已滤波的音频信号是声音音频信号还是超过正常音频带的噪音，该信号加在12脚。接12脚的外部正向偏置，建立了噪音触发电路，因此音频静噪（14脚）开路或接地。如果噪音或音频检波器使12脚电平为0.9V或更低，则14脚由内部短接至地。在12脚约有57mV的磁滞，用以保护触发器。在9脚和音频放大器之间的音频信道中，将14脚连至该音频信道的适当处。14脚的电压应不低于-0.7V。
静噪开关的另一应用是载波电平触发的静噪电路。在这种情况下，当在输入频率下的RF输入电平降至所要求的电平时，仪表输出可直接用于触发静噪开关。此处产生的电平由电阻器确定，该电阻器置于仪表驱动输出（13脚）和地（15脚）之间。
MC3372具有高达100MHz的工作频率，并因采用低电压设计而具有低功耗、高灵敏度和镜频抑制性能，所以在窄带音频和数据连接应用中，尤其显示出触特的优点。
