EPROM器件2716的特性及使用注意事项

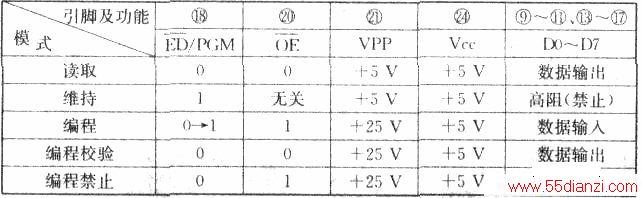

　　2716采用24脚双列直插式DIP封袋结构。Al0～A0为11条地址线，D7～D0为8条并行数据线，(20)脚VCC加5V工作电压，(12)脚GND为公共地端，(18)脚CE(的反)/PGM为片选，编程控制端，(20)脚OF(的反)为输出控制端，(21)脚VPP为25V编程电压输入端。2716共有五种操作模式，如附表所列。使用2716时，有以下几点注意事项：

　　1．将EPROM上的石英窗口在日光或荧光灯下曝光5～7天，可擦除原来已固化的程序，使其所有数据位均为l（新的EPROM全部数据位也均为1），因此，编程操作实际上是按程序设计要求，为有关存储位置0。写入程序后石英窗口应贴上不透光标签，防止受光线照射使已固化的程序无意中被擦除。
　　
　　2．Vcc电源电压规定为5V±0.5V，VPP编程电压在芯片上都有标注．2716的VPP一般为25V，过高时可能损坏芯片。
　　
　　3．EPROM电平为，TTL电平，VIL=-0.1V～+0.8V，VIH=2.0V～(Vcc+l)V。输出电平VOL≤0.45V，VOH≥2.4V。

　　4. 2716约有12PF的输出电容，在CE/PGM端输入编程脉冲时，脉冲上升沿或下降沿会产生瞬变峰值电流，可能会对编程产生干扰，因此，最好在芯片Vcc和CND间（尽量靠近芯片）跨接一只l00nF左右、电感较小的高频陶瓷电容进行滤波。
