稳压器LM317的典型应用

图1 管脚分布图

    下面讨论下它的典型应用：

    应用一：

图2 可调电压校准器

    电路图中Ci不是必要的，但是在距调整较远的情况下最好连入电路中，它能够提供充足的旁路电流，特别是在实现电压调整和接入输出电容时更加需要。CO能够提供短暂的应答，对于本电路不是必须的，输入电压按照下式计算：

    其中Iadj因为电流很小对于电路影响不大可以忽略不计。Cadj能够提高纹波抑制，限制在提高输出电压时对纹波电压升高。

    应用二：

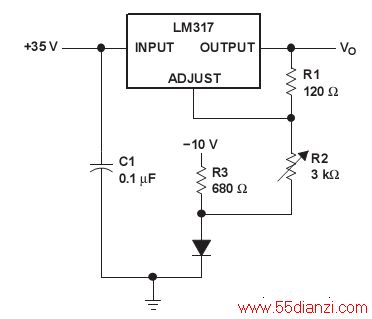

图3 0-30V电压可调电路

    输出电压如下所示：

    同样，Aadj可以忽略不计。

    应用三：

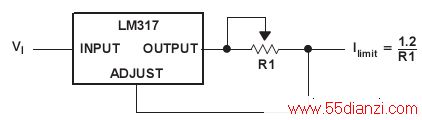

图4 精密限流电路

    此电路很简单了，只需要提供给ADJUST一个反馈即可通过控制R1的大小来控制输出电流的大小。

    应用四(电池充电电路)：

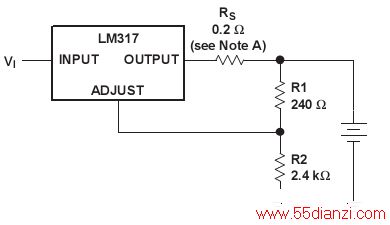

图5 常用电池充电电路

    此电路的输出阻抗取决于Rs和R1、R2，输出阻抗Z=Rs(1+R2/R1)

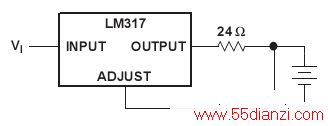

图6 50mA恒定电流充电器

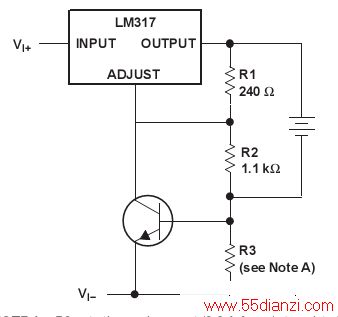

图7 限流6V充电电路

    此电路通过R3设置峰值电流，当R3为1欧姆时充电电流能够达到0.6A
