AT89S51系列单片机的特点

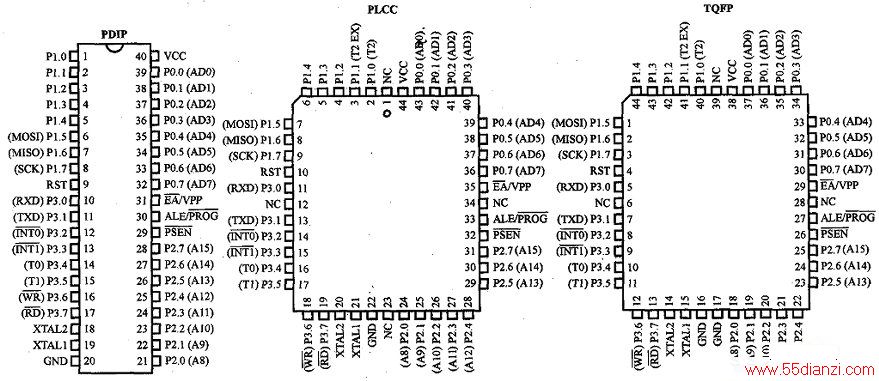

　　AT89S51从引脚到内部结构都完全兼容标准的8051芯片，有40脚PDIP、44脚PLCC、44脚TQFP三种封装形式，见下图。工作电压4.0V～5.5V，最高可使用33MHz的晶振，128字节片内RAM，内置4K字节Flash存储器(可反复擦写1000次)。

　　一、在系统编程ISP

　　从引脚上可以看出其P1.5、P1.6、P1.7比标准的8051都多出一样复用功能，这三个引脚就是用来实现在系统编程(ISP)的SPI接口。

　　当芯片的RST引脚置高电平时，所有程序和数据存储器可以通过SPI总线接口MOSI(数据输入)，MISO(数据输出)，SCK(时钟输入)对内置Flash存储器进行编程。编程时应在XTAL1与XTAL2之间连接一个3MHz～24MHz的晶振，在VCC与GND之前加上电源电压。

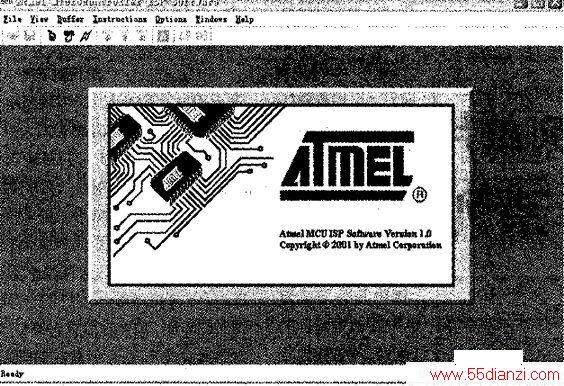

　　通常，AT89S51通过并口下载线与PC并口(打印口)连接，然后使用Atmel公司的AT89ISP软件即可实现编程、校验、加密等操作(见下图)。

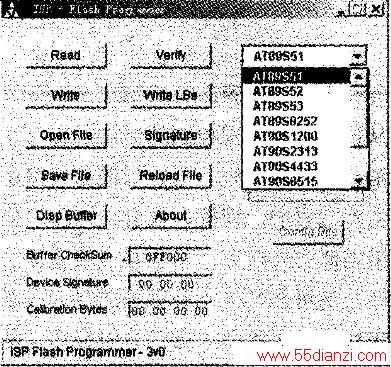

　　当然，现在可以实现对AT89S51进行ISP编程的软件已有许多，下面给大家推荐www.cvig.org／～kung／AT89S_ISP.zip，如下图所示，它的界面更简洁，可以一目了然。并口下载线可以购买成品，也可以从网上查找资料进行自制。

　　二、片内看门狗定时器WDT

　　AT89S51芯片内置了一个14位的硬件看门狗定时器WDT，从而可以省却外接专用看门狗硬件。一旦WDT启动，没有任何办法使其停止计数，只有硬件复位或WDT的溢出方可停止WDT计数，可以有效防止程序跑飞和陷入死循环。当然，在不启动内置看门狗的情况下，AT89S51完全可以和普通8051单片机一样使用。

　　三．双DPTR数据指针

　　标准的8051只有一个16位的DPTR数据指针，这样在进行数据块复制等动作时，必须对源地址指针和目标地址指针进行暂存，编程会非常麻烦。AT89S5l内有两个DPTR数据指针DPTR0／DPTR1，可以通过DPS位(AUXR1.0)方便地选择置0则选中DPTRO，置1则选中DPTR1。通过执行INCAUXR1指令，能对DPS快速切换，并不影响AUXR1的高位。用法上与PHILIPS单片机完全一致。

　　四、改进了的电源管理

　　AT89S51除了具有8051所具备的低功耗的空闲模式(设IDL=1)和掉电模式(设PD=1)，还增加了掉电状态下的中断恢复模式和上电复位标志POF(PCON．4)。电源打开时POF自动置“1”，可由软件设置为睡眠状态，并不为复位所影响。

　　五．更强的程序保密性

　　全新的3级加密算法，这使得对于89S系列单片机的解密变为不可能程序的保密性大大加强，这样就可以有效地保护知识产权不被侵犯。六．其他类似的型号AT89S系列中的89S52、89S53、89S55是与8052兼容的，片内RAM为256字节，还比89S51多了定时器2(Timer2)，片内Flash存储器容量分别为8K、12K和20K字节。

　　89S8252／89S8253也是与8052兼容的，片内除了含8K／12K字节的Flash程序存储器(可擦写1000次)，还有2K字节的数据存储器(可擦写超过100000次)。

　　另外，相应的AT89LS系列是AT89S系列低电压系列，AT89LS51的电源电压为2.7V～4.0V，工作频率为0～16MHz。

　　七．性价比

　　目前，AT89S51／52／55报价分别为5.2／6.5／10.5元，有较高的性价比，可以根据应用需要选择使用适合的型号。
