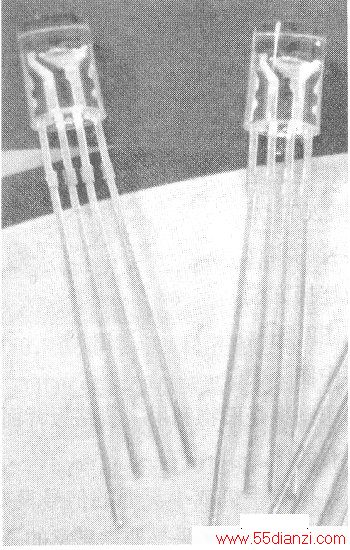

本文要介绍的新型可见光光控传感器ON9668，内部集成了双光敏感元＋放大＋逻辑＋开关＋功率驱动功能，基本上无需外围电路，就能直接输出高低电平，而且输出电流高达30mA，可以直接驱动LED、白炽灯、继电器。其封装如上图所示，实物如下图所示。其中，Adj脚为外置光阀值调节，用户设定所需的光阀值后，只需取一只电阻，IC本身一致性较好，无需每个都调。其接收光谱的特别之处在于芯片内部采用了主、副双敏感元，主敏感元A是全波敏感元，副敏感元B是红外敏感元，利用差值放大(A-B)，得到的是类似人眼可见的光信号，有效地解决了红外的影响。它的典型入射值在520nm，而光敏三极管在850nm。

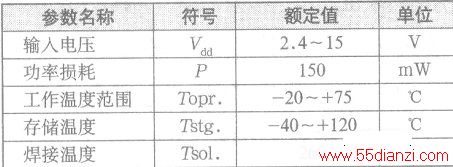

ON9668的基本电气参数如下表示。
ON9668内部逻辑设为20%的照度回差，可以防止光阀值附近点的输出跳动，对应Adj脚电压1.2V-1.6V。其工作逻辑为：人射光照度没有达到设定门限时，Adj脚电压随光强弱比例变化，Out端保持原来低电平，Adj脚电压达到1.2V时，Out端继续保持原来低电平不变；在光线继续增大，Adj脚的电压升高到1.6V时，Out端由低电平变为高电平；当入射光线继续增加时，Adj端将被1.6V锁定，只有光线由强变弱，Adj端电压到低于1.2V时，Out才由高电平变为低电平。这种回差电路的设计可以防止光线在门限阀值点时输出抖动，有效解决了频闪问题。
ON9668可以广泛用于室外广告机、感应照明器具、玩具制造，并能达到节能控制的目的，也可用于仪器仪表及工业控制，它可以替代传统光敏电阻、光敏二极管、光敏三极管，是一种环保的元器件。

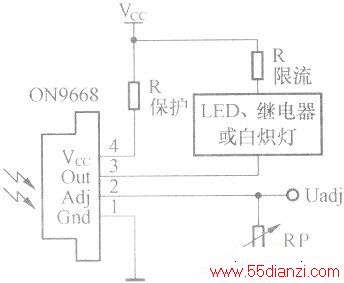

ON9668基本应用电路如上图所示。下面我们来看三组典型的应用电路。
1.用于光控驱动继电器的应用电路

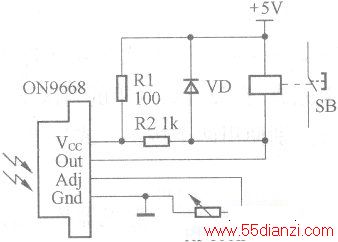

上图所示是该器件用于光控驱动继电器的应用电路，调整RP的阻值可设定继电器动作的光照点，该阻值越大，光照阀值门限越低(RP的阻值决定了器件内部放大器的放大倍数)。R1是保护电阻，取值一般建议在100Ω以内，R2为内部上拉电阻，人射光线低于设定门限，Out端是低电平，继电器是处于吸合状态；高于门限点时，Out端是高电平，继电器为断开状态。当然也可以应用于人射光低于门限继电器断开状态。
2.用于光控音乐电路

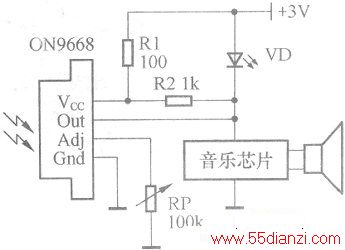

上图所示是该器件应用于光控音乐电路。RP同样是调整光阀门限的电阻，器件接收的光线低于设定门限时，Out输出低电平，LED指示灯VD亮而音乐芯片不工作，器件接收的光线高于设定门限时，Out输出高电平，音乐片得电工作发声，LED指示灯VD灭。
3.用于光控灯电路

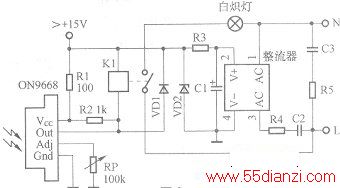

上图所示是用该器件制作的交流光控灯电路，调整RP用于确定灯亮的光阀点，电路工作于光线弱的时候灯亮，光线强的时候灯不亮。该器件的工作电流很小，设计RC降压电路参数时按最大1mA设计，其余是继电器的工作电流，该电路在使用中要注意非隔离电源的人身安全问题。
