东芝TA78DS××F系列新型稳压器应用

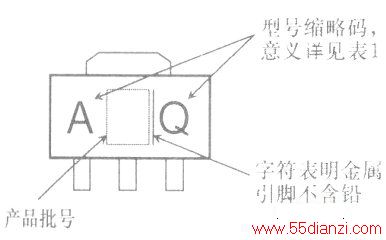

　　TA78DS××F系列外形如上图，产品正面的字符意义如下图。面对有字符的正面，从左到右依次为①脚稳压输出、②脚地、③脚电压输入。

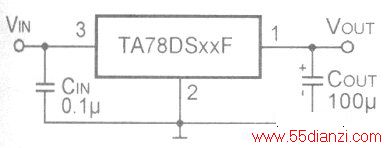

　　实际应用电路：

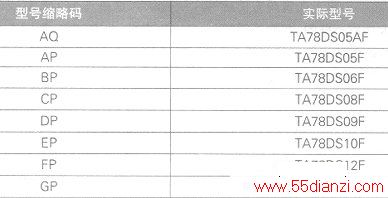

缩略码与型号对照

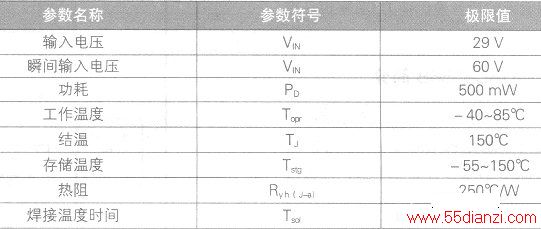

极限工作参数(Ta=25℃)

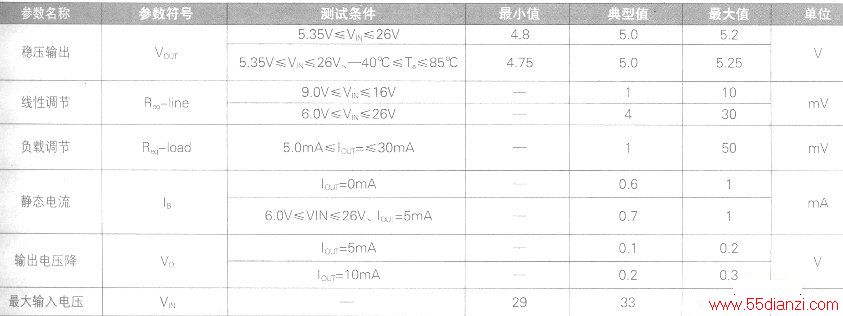

TA78DS05AF正常工作参数（VIN=14V、IOUT=5mA、CIN=0.1μF、COUT=3.3μF、TJ=25℃）
