电解电容器的特性与应用

　　上述情况，使得电解电容器只能使用在直流电路或虽有交流成份通过，但电容器两端的电压始终能保证其极性要求的电路里，决不能在纯交流电路中使用。

　　如果不慎将电解电容的极性接反，则通电后，电容器内部电解作用反向进行，正常介质逐渐消失，漏电流迅速加大，电容器将发热，最终导致爆裂，甚至伤人！

　　但是有的场合需要大容量、无极性电容器，制造厂家都推出了双极性（无极性）电解电容器。它相当于两个有极的电解电容器背靠背连接，但必须指出：不推荐用两个普通电解电容器的背靠背连接来代替一个无极电解电容器。

　　在需要电容量大的交流中功率设备中，如UPS不间断电源、中频电源设备、洗衣机，必须选用无极性油浸低介电容器或聚苯乙烯电容器。

　　2．安全应用
　　电路中的电容器如果已充满电，特别是电压较高时，在测量或更换时应当用电阻放电，以保证人身安全。

　　3．在某些应用场合，必须充分考虑电解电容器漏电的影响
　　

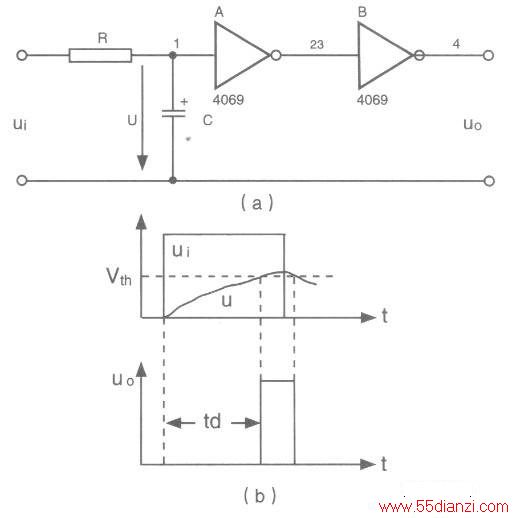

　　下图(a)为一种由RC和CMOS反相器构成的长延时电路。下图(b)中的反相器转移电平Vth≈0.5VDD。输出的矩形脉冲较输入信号延迟了td≈0.69RC。但是当R和电解电容器C的绝缘电阻r可比拟时，利用戴维南定理可以推导出，电容器最高充电电压只有VDD×r/(R+r)，信号源的等效内阻为rR/(r+R)。VDD为输入信号的幅度，即电源电压。倘若r较小，就可能出现小于Vth的可能，以致反相器无法翻转，电路无法正常工作的情况。

　　选用漏电流小的钽、铌电解电容是解决上述问题的办法之一。

　　4．改善电解电容器的高频性能
　　
　　电解电容器的卷绕式结构，使其高频特性差，故做去耦等应用时，一般均并联一只小容量的高频特性好的瓷介电容，如CC4型独石电容。容量视电路的工作频率而定，常在1000pF到0.1μF之间。

　　5．降低电解电容器ESR的方法
　　
　　电解电容器的ESR对其高频性能影响很大，对开关电源输出的滤波效果的影响就十分明显。选用ESR小的电解电容器，如钽电容确是一个办法。但是用若干只铝电解电容器并联也是一个有效途径。

　　6．钽电解电容器
　　
　　它分为固体和液体两种。固体钽电解电容器其结构是将金属钽的氧化物经模压工艺加工成形后，再用化学方法氧化处理，得到极薄的、表面粗糙的氧化钽层，作为绝缘介质，然后在其上涂覆一层氧化锰固体电解质，再喷涂一层导电金属箔焊接引线、封装而成。液体钽电解电容器是将液体电解液做负极。

　　由于氧化钽的介电常数很高，故容量/体积比大、具有性能稳定、漏电流小、绝缘强度高，使用寿命长等优点，缺点是容量不能做得太大(＜470UF)，价格较贵。

　　钽电解电容常用于电压基准、时间基准、测量放大器等对电容器性能要求较高的地方。

　　7．铌电解电容器
　　
　　它以稀有金属铌为原材料，其加工过程和特性与钽电解电容器类似。

　　8．注意使用寿命
　　
　　普通铝电解电容器的寿命通常为2，000小时。

　　在需要长寿命的军工产品中只能选用军品，寿命可达5，000小时。在一些同样要求长寿命的民用产品如家用三表中，则可以采用几只电容器并联的“冗余备份”办法来解决。
