三极管的输入特性

三极管的输入特性

点击数:7821 次   录入时间:03-04 11:37:43   整理:http://www.55dianzi.com   元器件特点及应用

  UBE是输入端电压,它必须保证使发射结正偏,产生相应的基极电流lB。输入特性就是研究UBE和lB之间的变化关系。我们当然应该考虑输出端电压UCE的存在会不会影响输入端的特性,实验证明,当三极管处于放大状态时,即集电结处于反偏状态时,UCE的变化基本上不影响输入特性。

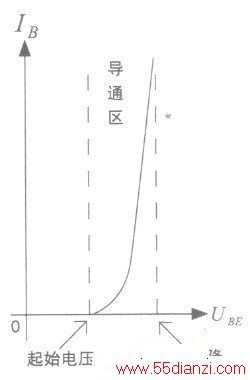

  在研究PN结时已经了解到,PN结正向偏置时是导通的,而且正向偏压越大,通过的电流也越大,它们之间的关系如下图所示。但要注意“起始电压”和“充分导通时电压降”的存在,所以,PN结正常导通时,正向偏压只能在一个小范围内变动。

  对硅材料管来说,大约在0.7V上下,对锗材料管来说,大约在0.3V上下。三极管的输入特性,实际上就是发射结的正向特性,所以UBE和lB之间的关系也就如下图所示。硅材料管UBE必须在0.7V左右,锗材料管UBE必须在0.3V左右。在导通范围内,UBE可以控制IB。UBE升高,IB增大;UBE出现变化,IB则随之有相应的变化。
