红外发射管的特性

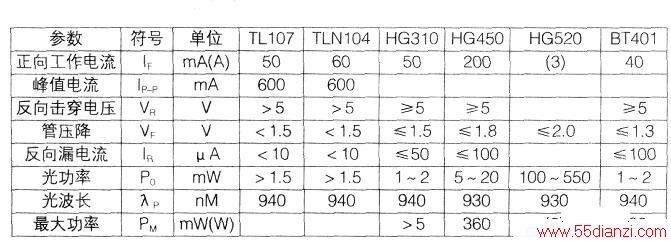

　　红外发射器是一个独立的编码发送装置，一般由一片大规模集成电路(LSI)、指令键盘、驱动管及红外发射管等组成。要求发射器的光功率Po≥40mW／平方厘米、遥控距离L≥lOm、指向角Q≥30度、静态电流≤3uA、按键寿命大于二十万次。红外发射管是电／光转换器件，一般由砷化镓(GaAs)或砷铝化镓(GaALAs)构成，峰值波长分别为940nm和880nm，要求它有较强的发光效率和较大的光功率输出，并有范围较宽的指向性。附表列出了几种常见红外发射管的特性参数。
　　
　　红外发射管的伏安特性曲线与普通二极管相似，红外光的传送有效距离正比于输出光峰值功率，而峰值功率又与驱动电流成正比。为获得较高的脉冲电流，要求红外发射管的正问压降要小，否则正向电流达不到要求，影响发射光功率和遥控距离。当用万用表检测红外发射管时，其反向电阻应为无穷大，正向电阻则越小越好。由于封装透镜的作用，红外发射管芯片的安装位置，往往是影响轴线方向上光功率、指向角等性能指标的关键因素。一般地说，采用多个红外发射管，可提高发射功率，扩大辐射范围。
　　
　　串联方式所有发射管流过相同电流，电源利用率高，但要求电流电压也高；并联方式每个发射管分别流过工作电流，耗电较多，但电源电压较低。
