FE-SD430系列无线数传模块的应用

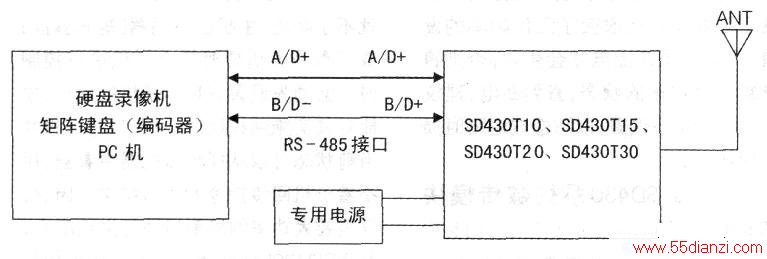

　　也可与PC.MCU连接，实现远距离的单向遥控或数据传送，接线方法见下图所示。

　　（三）数据速率及工作频率的设置
　　
　　FE-SD430系列无线数传模块提供了4种数据速率（波特率）和256个工作频率供用户自由设置。
　　
　　1、SD430L、SD430M、SD430H模块的设置

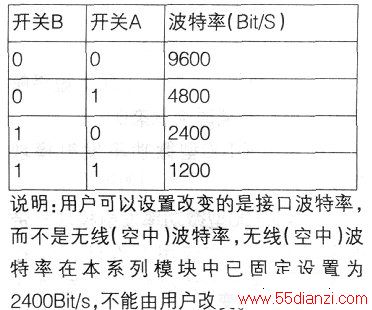

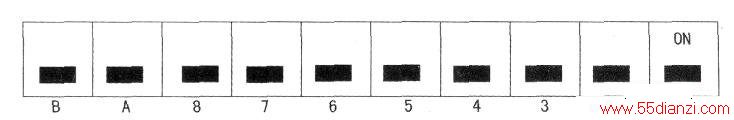

　　打开模块的底盖，可看到电路板上有一个10位的贴片式二态拨码开关，如下图所示， 其中编号为1-8位为频率设置开关， A\B两位为波特率设置开关，假设开关拨向ON为1，拨向OFF端为0，则波特率的设置见下表所示。

　　
　　2、SD430U型收发模块的设置

　　SD430U与SD430L、SD430M、SD430H的区别是将功放部分做成一块独立的板，与核心部分（同SD430L）同装在一个较大的机壳内，打开顶盖后可看到一个10位拨码开关，其设置方法与上述完全相同。
　　
　　3、SD430T10、SD430T15、SD430T20、SDT30的设置
　　

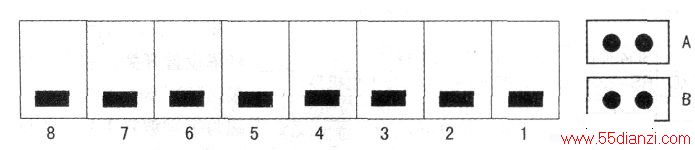

　　此四种模块为不含接收功能的大功率发射模块，所用的核心电路与收／发一体模块不同，但其设置方法是相同的，只是将频率设置用八位拨码开关实现，而波特率的设置改用二组二芯排针和短路帽来实现，见下图所示。
　　
　　当在A或B=芯排针上插上短路帽时为状态1，不插时为状态04、SD430TOO型微功率发射模块的设置SD430TOO型微功率发射模块不带外壳，为嵌入式应用而设计，是在SD430T10—SD430T30型大功率模块的基础上略去外壳、功放板精简而成，其信道及数据速率的设置方法与前者完全相同。
　　
　　需要特别说明的是：无论是用户改变了波特率还是改变了工作频率的设置，都必须重新上电才会生效，否则将继续保持原来的状态，直到断电，建议在断电情况下设置，以防造成短路时损坏模块。
