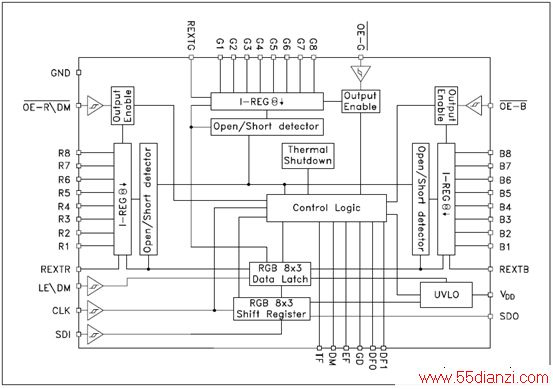

STP24DP05方框图：
图1

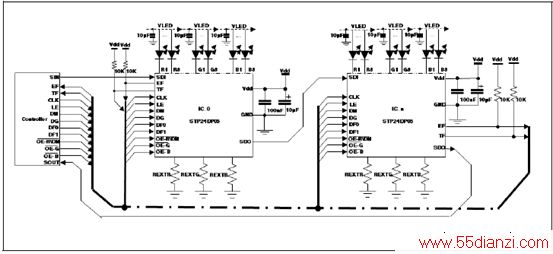

STP24DP05典型应用电路图：
图2
采用STP24DP05LED驱动器和STM32MCU的STEVAL-ILL015V1LED调光演示板

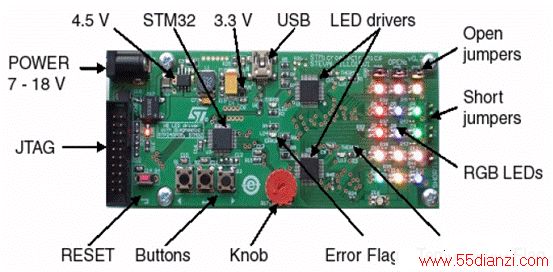

STEVAL-ILL015V1LED调光演示板外形图：
图3

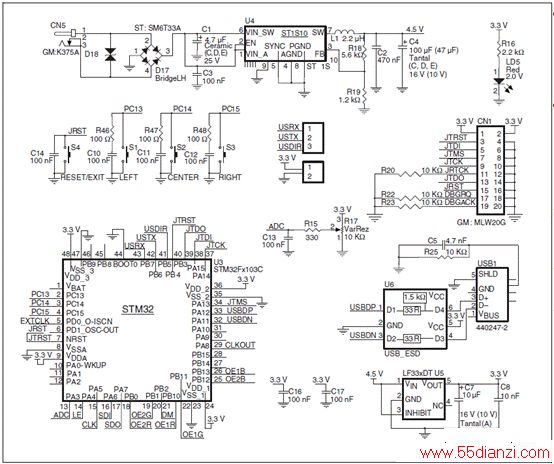

图4.STEVAL-ILL015V1LED调光演示板电路图:MCU,连接器,按钮和USB

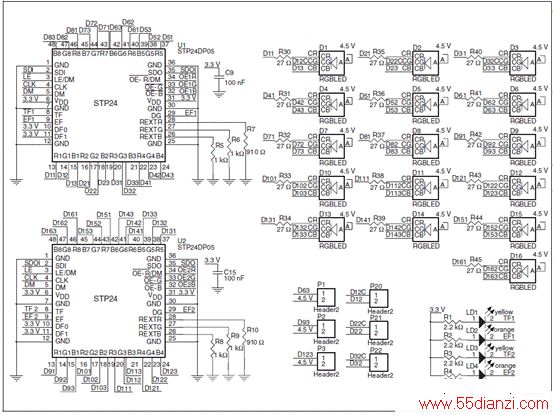

图5.STEVAL-ILL015V1LED调光演示板电路图:驱动器,HBLED

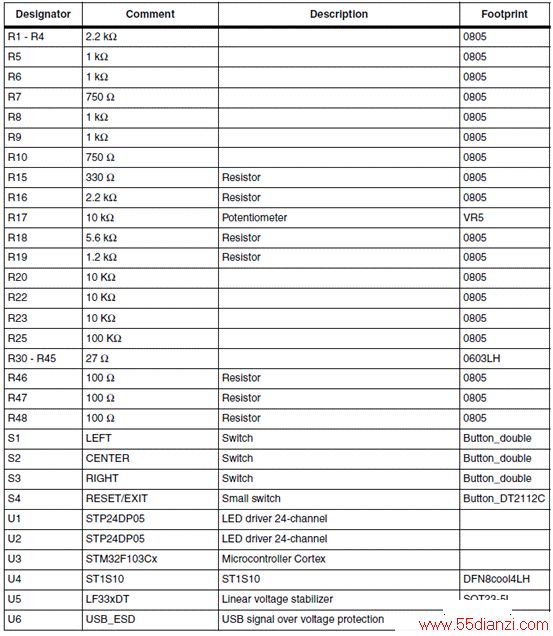

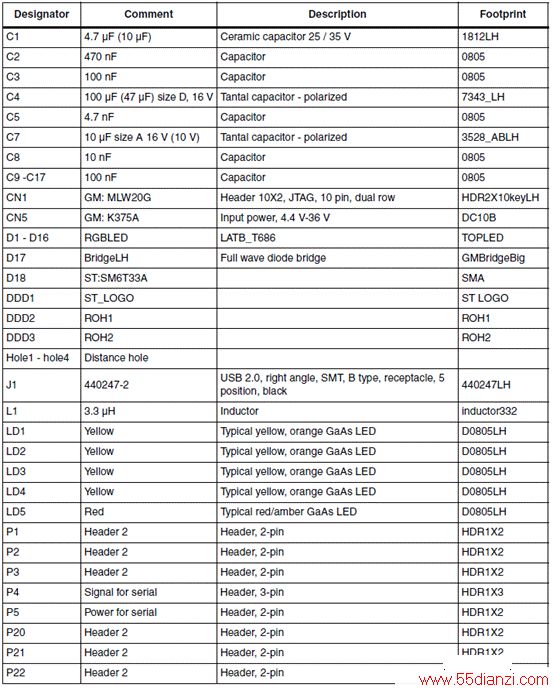

材料清单:
