AT89S51片内Flash存储器的特点

AT89S51片内Flash存储器的特点

点击数:7153 次   录入时间:03-04 11:46:23   整理:http://www.55dianzi.com   元器件特点及应用
AT89S51单片机片内4K字节Flash存储器的基本性能如下:

  (1)可循环写入/擦除1000次。

  (2)存储器数据保存时间为10年。

  (3)程序存储器具有3级加密保护。

  AT89S51单片机芯片出厂时,Flash存储器处于全部空白状态(各个单元均为FFH),可直接进行编程。若Flash存储器不全为空白状态(即单元中有不是FFH的),应该首先将芯片擦除(即各个单元均为FFH)后,方可向其写入调试通过的程序。

  AT89S51芯片内的Flash存储器有3个可编程的加密位,定义了3个加密级别,用户只要对3个加密位:LB1、LB2、LB3进行编程即可实现3个不同级别的加密。3个加密位的状态可以是编程(P)或不编程(U),3个加密位的状态所提供的3个级别的加密功能见下表。

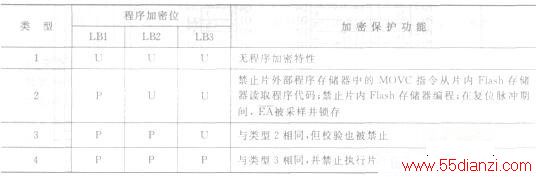

  表 加密位的3级加密类型
  1
  对3个加密位的编程可参照下表所列的控制信号电平来进行,开发者也可按照所购买的编程器的菜单,选择加密功能选项(如果有的话)即可。经过上述的加密处理,使解密的难度加大,但还是可以解密。现在还有一种非恢复性加密(OTP加密)方法,就是将AT89S51的第31脚(EA(的反)脚)烧断或某些数据线烧断,经过上述处理后的芯片仍然正常工作,但不再具有读取、擦除、重复烧写等功能。这是一种较强的加密手段。国内某些厂家编程器直接具有此功能(例如RF-1800编程器)。

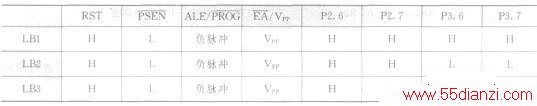

  表 加密位的编程
  2
  如何将调试好的程序写入到片内的Flash存储器中?即AT89S51片内Flash存储器编程问题。AT89S51的片内Flash存储器有低电压编程(Vpp=5 V)和高电压编程(Vpp=12 V)两类芯片。低电压编程可用于在线编程,高电压编程与一般常用的EPROM编程器兼容。在AT89S51芯片的封装面上都标有低电压编程或高电压编程的标志。

  AT89S51单片机的应用程序在PC机中与在线仿真器以及用户目标板一起调试通过后,PC机中调试完毕的程序代码文件(.Hex目标文件)必须写入到AT89S51片内的闪烁存储器中。
