声表面波滤波器作用与结构

　　声表面波滤波器是利用压电效应和声表面波传播的物理特性制成的一种无源带通滤波器。其作用是对电信号进行滤波、延时等处理。它具有体积小、性能稳定、过载能力强、相位失真小、无需调整等优点，因此用于电视机、录像机、无线数据传输系统等领域中。
　　
　　声表面波滤波器是在一块压电晶体基片的两端，各镀上一个叉指形梳状金属电极（又叫换能器）。当在电信号接至输入换能器后，压电晶体表面将会产生一个与输入的电信号相同频率的声表面波（机械振动波），声表面波沿压电基片表面进行传播，经过一定的延迟时间传送到输出换能器，输出换能器将声表面波又转换成电信号输出。在变换过程中，将信号中的有用成分选出，衰减和滤除无用的干扰信号。
　　

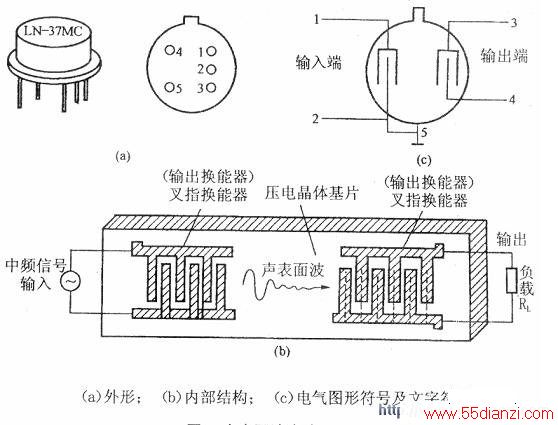

　　其外形、电气图形符号及文字符号如图所示。
　　
　　声表面波滤波器从外形封装来分有两种规格：一种是体积稍小一点，φ12.5 mm，它用于黑白电视机：另一种是体积稍大一些，φ15.9  mm用于彩色电视机中，外形尺寸虽不同，但内部结构是一样的。
