数字电位器的特点

　　数字电位器是一种用数字信号(“0”或“l”)控制的电位器。它是通过电子电路来改变电位器的阻值的。例如X95112(阻值1kΩ)和X9511W(10kΩ)就是一种理想的按键式数字电位器。它的内部包含31个串联电阻阵列、32个抽头。抽头位置（相当机械电位器的滑动接点）由两个按键控制，并且可以被储存在一个EzPROM存储器中，以供下一次通电时重新调用，自动恢复抽头位置。
　　

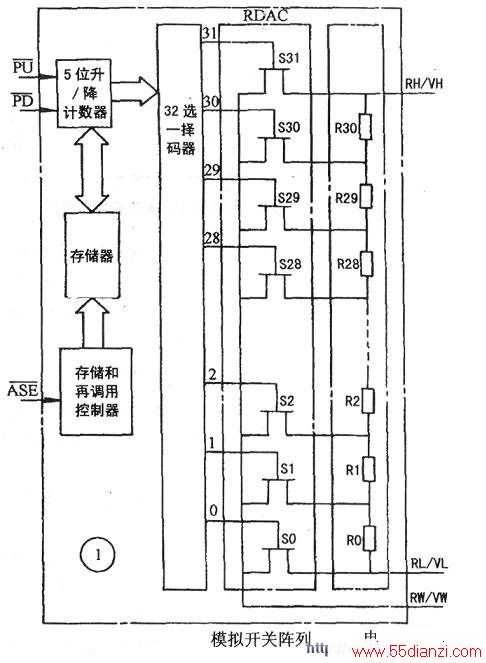

　　数字电位器的工作原理是（以X9511为例）：在X9511内部设置了计数器、存储器、译码器、模拟开关和电阻阵列等电路，其框图如下图所示。计数器是一个5位可逆计数器，用于对控制信号而一或PD进行加或减计数，计数器的计数值可以通过ASE控制端，存储在非易失性存储器中。计数器的数值经过32选1译码器译码后控制模拟开关。32个模拟开关相当于电位器的32个抽头。电阻阵列由31个串联在一起的电阻构成。电阻两端分别连接模拟开关的一端，而模拟开关的另一端连接在一起构成数字电位器的滑动端(Vw)，由译码器的输出端控制模拟开关的通断，以实现滑动抽头位置的变化。
　　
　　数字电位器的特点是：寿命长（因无机械触点）、工作可靠、性能稳定、耐振动、体积小，能和数字电路或单片机灵活地结合在一起。
　　
　　数字电位器在音频放大器的数字增益控制电路、定时器、电源电压调整、LCD偏置电源控制等方面都得到了广泛应用。在数字化设备逐渐普及的过程中会不断发挥其优势，取代传统的机械式电位器。
