数字音量控制电路

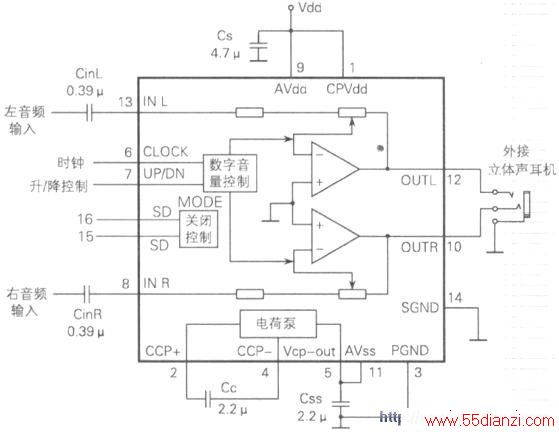

数字音量控制电路如下图所示(仅画出1个通道)。放大器的增益电阻由电子电位器与输入电阻组成。改变数字电位器的位置，即改变输入电阻Ri与反馈电阻Rf的比值，从而改变了放大器的增益，也就是改变了输出音量的大小。下图中电子电位器的中头向左移动，增加了Rf/Ri的比值，音甚增加；中心头向右移动音量减小。

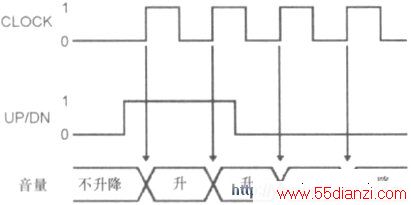

由CLOCK及UP/DN两引脚输入信号实现音量控制，输入信号波形图如下图所示。CLOCK端输入时钟信号，UP/DN端输入音重升/降信号(只有这两种信号同时存在才能调节音量)。在时钟信号上升沿时，报UP/DN的电平决定音量的升或降，UP/DN端加高电平时，音量增加；UP/DN端加低电平时，音室降低。
电平大于1，4V为高电平，电平小于0.4V为低电平。
音量的增益为16级，最大为+l2dB,最小为-33dB，每一级为3dB。在器件上电时，放大器增益设在OdB位置。在关闭模式(SHDN)时，LM4981将电位器回复到以前设定的位置。
音量控制由控制器(μC)或微处理器(μP)来控制，其外部有音量升、降按钮，内部有给CLOCK及UP/DN的控制信号，示意图如下图所示。
关闭控制电路
LM4981有SDMODE(关闭模式)选择端及SD(关闭)控制端，在这两端加不同的电平来实现高电平关闭或低电平关闭，如表1所示，在SDMODE接低电平(接GND)时，在SD端加低电平时使LM4981关闭；在SDMODE接高电平(接Vdd)时，SD端加高电平时使LM4981关闭，示意图如下图所示。在关闭状态时耗电典型值为0.1uA。SD端一般与UC或UP的I/0接口，直接控制其工作或关闭。
电荷泵电压反转电路
为了放大器输出直接接耳机，取消输出耦合电容器，在LM4981中集成了电荷泵电压反转电路，示意图如下图所示。使放大器工作在正负电源状态[电荷泵电路输入Vdd电压，输出Vss电压(Vss电压-～_Vdd)]。
在CCP+及CCP-之间接2.2~3.3HF的X7R介质多层陶瓷电容器作泵电容，在电荷泵输出端VCP_OUT端接2.2UF旁路电容。由于MLCC的等效串联电阻小，使输出纹波电压及输出电阻小。
自动备用模式电路

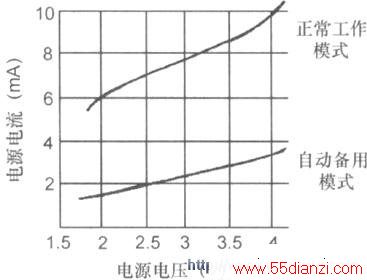

LM4981内部有自动备用模式电路。在没有输入立体声音频信号时，在接近l2s后，LM4981自动进入低电流备用模式。如果输入信号达到阀值电压后，它立即回到全功率工作状态。输入信号的阀值电压并不是一个固定值，而是随电源电压的增大而加大。示意图如图6所示。图示出正常工作模式时,不同的电源电压时的电源电流特性及备用模式时的特，1，生。在备用模式时，其耗电要比正常工作模式时耗电小很多；并且也可看出，不同的电源电压时，其阀值电压变化的情况。
时钟信号、音量升/降控制信号及关闭控制信号由μC(或μF))来控制。该器件为小尺寸16引脚LLP封装。
引脚排列与功能
LM4891的引脚排列如下图所示，个各引脚功能如下表所示。
主要技术参数
LM4891的主要技术参数：电源电压Vdd为2.0～4.2V；静态电流典型值为7mA；备用模式时电源电流典型值为2.3mA；关闭状态时耗电典型值为0.1μA逻辑高电平大于0.7Vdd；0.7Vdd；逻辑低电平小于0.3Vdd(包括时钟信号及UP/DN信号)；输出功率在THD+N=1%(max)、f=lkHz、RL=l6Ω、单通道时，典型值为83mW(若双通道时，则每通道输出功率典型值为40mW)；电源电压变动抑制率(PSRR)为50～65dB；工作温度范围为-40～+85℃。
由上述结构及性能来看，LM4981是一种性能良好的立体声耳机功率放大器，运合应用于便携式产品、如MP3播放器、袖珍收音机、移动电话及PDA等产品。
