MAX9702：1.8W立体声D类功放

 　　主要特点

　　MAX9702采用28引脚QFN-EP和28引脚TSSOP封装，工作温度范围为-40～+85℃。MAX9702采用SSM调制方案，可以有效减小EMI发谢。MAX9702内置开/关噪声抑制电路，提供短路和热过载保护及可编程单声道、立体声、静音和混合功能。

　　MAX9702利用2.5～5.5V的单电源工作，静态电流典型值为lOrnA，在关闭模式的电流消耗仅约0.1μA。在RL=8Ω和Vdd=5V下的立体声扬声器放大器输出为1.IVV，效率达95%，THD+N=0.07%，信噪比SNR>97dB。直接驱动耳机放大器在Rl=32Ω和Vdd=3.3V下的输出为48mW，THD+N为0.02%。MAX9702的IIC可编程增益可达21dB。

　　功能与工作原理

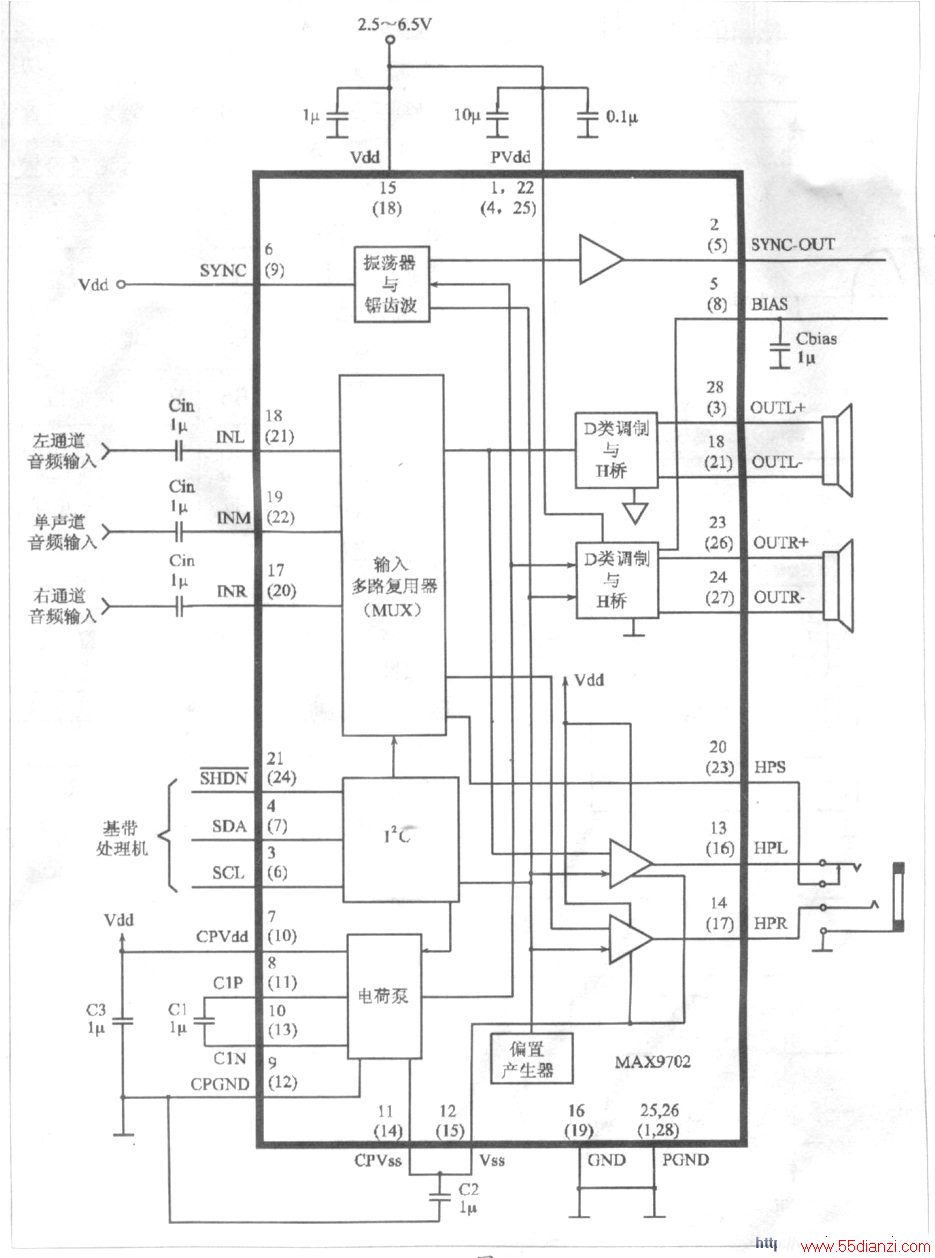

 　　MAX9702的内部结构及其典型应用电路如下图所示。

　　1.工作模式 MAX9702提供FFM和SSM两种工作模式，具体违过引脚SYNC来选择，见下表。

SYNC 模式         开关频率         GND FFM           11OOkHz       浮置 FFM             l340kHz         Vdd SSM 1150kHz±50kHz 加时钟信号 FFM 等于时钟频率

　　2.无滤波器调 MAX9702在无信号出现在轮入端时，两个差分输出互相抵消，如下图所示。这种无输出LC滤波器调制不像常规D类放大器,输出占空比为50%的方波)在无LC滤波器和在有信号出现在输入端时，输出方波t为DC电压加至负载，产生一定的电流，致使功耗增加。

　　因此，MAX9702比一般D类放大器有更高的效率。

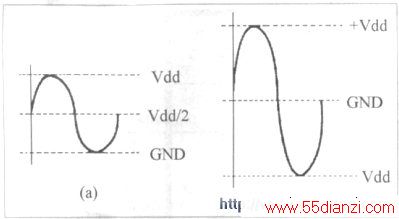

　　3.耳机直接驱动 传统D类单电源耳机放大器输出以Vdd/2为参考)摆幅从地到Vdd，如下图(a)所示MAX9702利用电荷泵在内部产生负电源电压，榆出以地为参考，摆幅从-Vdd到Vdd,如下图(b)所示。

　　MAX9702采用直接驱动技术，无需输出耦合电容器。

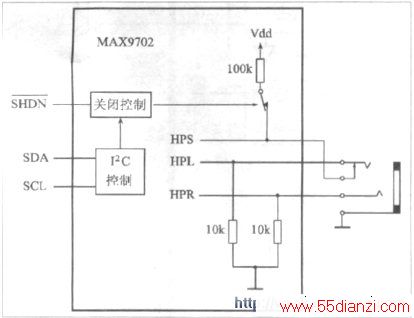

　　耳机传感输入(HPS)连接到三线耳机插座的控制端，如下图所示。在无耳机插头插入插座时，耳机放大器输出阻抗将HPS上的电压下拉到0.8V以下，把MAX9702设置在扬声器模式。当把耳机插头插入到插座中时，控制脚从触点断开)通过内部电阻上拉到Vdd，扬声器放大器失能,耳机放大器赋能。当利用外部逻辑源驱动HPS为低电平时,MAX9702则被关闭。

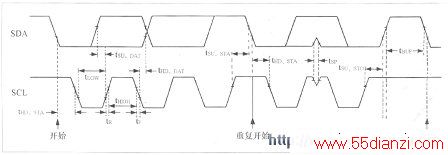

　　4、IIC接口 串行数据线(SDA(和串行时钟线(SCL)组成IIC串行接口，其定时图如下图所示。

　　MAX9702有两种可用的预置从属地址，见下表。

器件 从属地址 A6 A5 A4 A3 A2 A1 AO   R MAX9 1 0 0 1 1 0 0 0 702   MAX9 1 0 0 1 1 1 0 0   702B

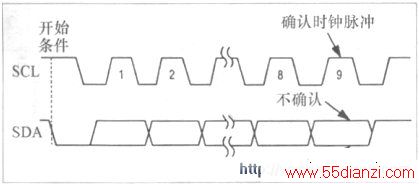

　　在上表中，R/反向R写位，它总是为零。地址是在开始条件之后发送到MAX9702信息的第一个字节。MAX9702用于每个数据字节的握手回执，确认位(ACK)是被加时钟信号的第九位，如下图所示。

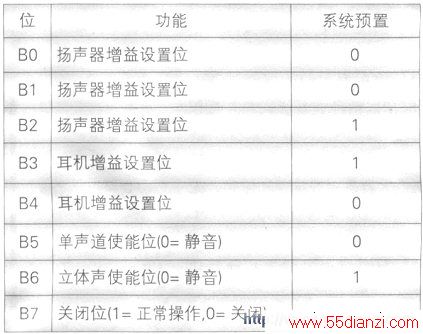

　　MAX9702中的命令寄存器用作设置扬声器和耳机放大器的增益，见下表。

MAX9702通过BO、B1和B2位有8个扬声器放大器增益可供选择)见下表。

B2       B1       BO   增益(dB) 0 0 0 0 　 0 0 1 3 　 0 1 0 6 0 1 1 9 1 0 0 12 1 0 1 15 1 1 0 18 1 1 1 21

利用B3和B4位，耳机放大器可设置4个增益，见下表。

  B4         B3     增益(dB) 0 0 -2 0 1 1 1 0 4 1 1 7

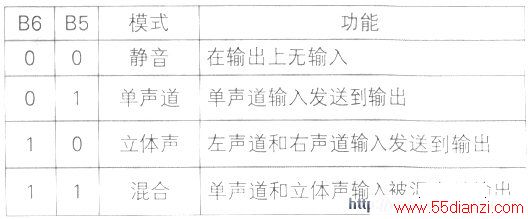

　　MAX9702内置多路输入复用器,输入模式利用B6和B5位可编程，见下表。

　　混合(MIX)功能衰减并混合单声道和立体声信号。

　　MAX9702的关闭控制可通过硬件和软件实现。当反向SHDN脚被驱动至低电平并设置到“0”时，则使器件进入0.1μA电流消耗的关闭模式。若将反向SHDN引脚连接到Vdd并将B7位设置到“1”,MAX9702则进入正常工作模式。

　　在系统中的应用电路

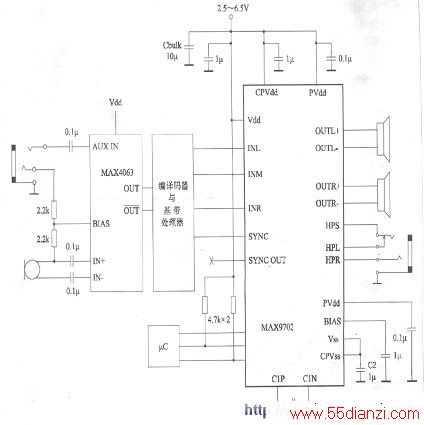

　　MAX9702在系统中的典型应用电路如下图所示。
