FPF2500系列负载开关

　　本文介绍飞兆半导体公司推出的先进负载开关系列FPF25000该系列适用于PDA、马达驱动电路、手机、数码相机等电子产品。

 　　FPF2500系列简介

　　FPF2500系列有7个型号)分别是FPF2500、FPF2501、FPF2502,FPF2503,FPF2504,FPF2505及FPF2506。基本上分为两类。如下表所示。

型号           特点   输出电流限制 FPF 2500, FPF 2501 , 定限制电流值定限制电流值 限制电流范围 FPF2502 有故障信号输出，低电平有效。限制电流由器件内部设定件内部设定 50mA~2A FPF 2505, FPF 2506 内部设定 800mA(min)

 　　当有超过限制电流时，负载开关有连续恒流输出，避免过热。

　　FPF2500,FPF2501,FPF2503,FPF2505在有连续5ms恒流后，关闭负载开关)切断这部分有故障电路。对FPF2503及FPF2505有超过限流电流时，故障信号端输出低电平(此信号一般输入μP或μc)。

　　FPF2500、FPF2503、FPF2505有白动复位的特点。在640ms后，茗在ON端有高电平信号，而FPF2501无此自动复位功能。FPF2503、FPF2504、FPF2506一旦超过限流电流，立即使故障信号由高电平跳变到低电平，保持恒流工作(FPF2502无故障信号输出，但也一直以恒流输出工作))直到开关中通过的电流小于限制电流为止。

　　用户可以根据系统中电路的要求选择合运型号的负载开关。

　　主要特点及封装：

　　FPF2500系列主要特点：输入电压范围4.5～2OV；由ON端来控制开关的通、断，高电平时开关导通，低电平时开关关断；负载开关的限制电流可设定或器件内部设定(见表1)；输入电压欠压时，无输出；有过热保护)过热时关闭；有关闭控制(低电平有效)，在关闭状态时耗电<10μA；部分型号有故障信号输出(开漏输出结构，需外接上拉电阻)，有故障时输出低电平；工作温度范围为-40～+85℃。

　　FPF2500系列是小尺寸SOT-23封装，各引脚排列如下图所示，

各引脚功能如下表所示。

引脚 符号 功能 1 Vout 开关输出端 2 GND 地 3   FLAGB/ISET FPF2503~FPF25O6有效故障标志 FLAGB 端，FPF2500~FPF25O2有限流设定端 SET，外接一限流设定电阻到地 4 ON 负载开关通、断控制端。高电平通、低电平断 5 Vin 输入电压输入端

　　主要参数

　　FPF2500系列主要参数；工作范围4.5～2OV；静态电流典型值60μA；关闭状态时耗电小于1μA；FPF2501在欠压锁存时，其电流为45μA；内MOSFET的导通电阻典型值为300mΩ；控制ON端高电平>0.9V,低电平<0.4V；FLAGB输出低电平<0.2V，高电平决于外接电压(此电压最大值为5.5V)；热关断温度140℃；功耗最大值为667mW；欠压锁存电压典型值为3.85V；负载开关导通时间1ms；关断时间0.1ms；输出上升时间3ms；输出下降时间1.5ms；过流断开时间（FPF2500,FPF2501,FPF2503、FPF2505)典型值为5ms；自动复位时间(FPF2500、FPF2503、FPF2505)典型值为640ms；短路响应时间典型值为3μs。

　　典型应用电路

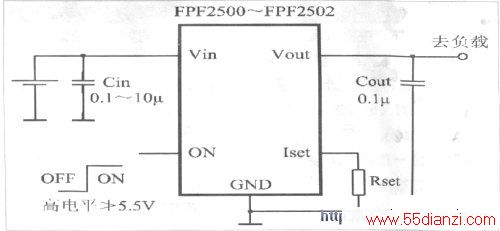

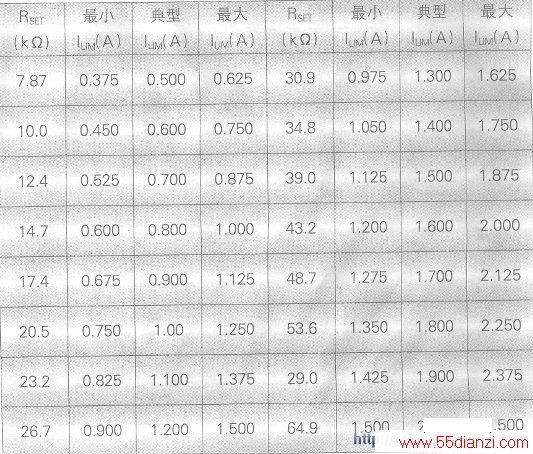

　　1.FPF2500～FPF25O2应用电路FPF2500～FPF2502的典型应用电路如下图所示。其限制电流Ilim的范围是500mA～2A。Ilim与外设限流电阻的关系如表3所示。可根据负载电流大小来选择Ilim,然后按表2选Rset值。

　　输入电容Cin一般取0.1μF陶瓷电容，或取得更大，可减少负载开关瞬间导通时的电压跌落。输出电容取0.1μF。Cout的最大值应小于在输入电压大、负载电流大时，要计算一下负载开关的功耗P，P=(Ilim)的两次方×Rds(on)可按0.23～0.3Ω计算。

　　2.FPF2503～FPF25O6应用电路 FPF2503～FPF2506的典型电路如下图所示。在FLAGB端需外接一个lOOkΩ的上拉电阻，其加的电压不大于5.5V。FLAGB的输出信号与μP或μc的I/0口连接。
