该双线性稳压器主要应用于移动电话、PDA、GPS接收机等。
封装、引脚排列及功能
MlC5335采用6引脚薄型MLF封装,引脚排列如下图所示,
各引脚功能如下表所示。
引脚
符号
功能
1
VIN
电源输入端。2.3-5.5V
2
GND
地
3
EN2
稳压器2的使能输入端,高电平有效。该端不能悬空(若不用稳压器2,此端接地)
4
EN1
稳压器1的使能输入端,高电平有效。该端不能悬空(若不用稳压器1,此端接地)
5
VOUT2
稳压器2输出端
6
VOUT1
稳压器1的输出端
两路电源输出电压值
两路电源输出电压如下表所示。
后缀
VOT1/VOY2
后缀
VOT1/VOT2
后缀
VOT1/VOT2
后缀
VOT1/VOT2
1.8/1.5
1.5/1.5V
2.5/2.5
2.5V/2.5V
2.7/2.7
2.7V/2.7V
2.8/2.6
2.8V/2.6V
1.8/1.6
1.8V/1.6V
2.6/1.85
2.6V/1.85V
2.8/1.5
2.8V/1.5V
2.8/2.8
2.8V/2.8V
2.5/1.8
2.5V/1.8
2.6/1.8
2.6V/1.8V
2.8/1.8
2.8V/1.8V
2.8/2.85
2.8V/2.85V
2.85/2.85
2.85V/2.85V
3.0/1.8
3.OV/1.8V
3.3/1.8
3.3V/1.8V
3.3/3.0
3.3V/3.OV
2.85/1.85
2.85V/1.85V
3.0/2.5
3.OV/2.5V
3.3/2.5
3.3V/2.5V
3.3/3.2
3.3V/3.2V
2.85/2.6
2.85V/2.6V
3.0/2.6
3.OV/2.6V
3.3/2.6
3.3V/2.6V
3.3/3.3
3.3V/3.3V
2.85/2.85
2.85V/z.85V
3.0/2.8
3.OV/2.8V
3.3/2.7
3.3V/2.7V
2.9/1.5
2.9V/1.5V
3.0/2.85
3.OV/2.85V
3.3/2.8
3.3V/2.8V
2.9/1.8
2.9V/1.8V
3.0/3.0
3.OV/3.OV
3.3/2.85
3.3V/2.85V
2.9/2.9
2.9V/2.9V
3.3/1.5
3.3V/1.5V
3.3/2.9
3.3V/2.9V
输出电压为型号的后缀。例如,型号为MlC5335-2名/2.6YMT的输出电压1为2.8V,输出电压2为2.6V。
主要技术参数
MlC5335的主要技术参数如下:工作电压范围为2.3~5.5V;使能端低电平电压≤O.2V(一般接地电平),高电平电压≥1.1V(或接Vin);输出电压精度±2%;输出电流300mA时,典型压差值为7.5mV;纹波抑制65dB;在EN为低电平时,耗电典型值0.01μA;内部电流限制值为550mA。
应用电路

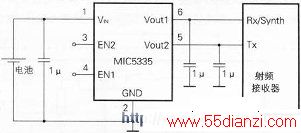

MIC5335的典型应用电路如下图所示。负载是射频接收器。
Vout1供RX/SYNTH端的电压,Vout2供TX端的电压。输入输出电容都采用1μV的多层陶瓷电容。Vout1及Vout2由射频接收器的要求电压选择。
