稳压二极管的特点及应用

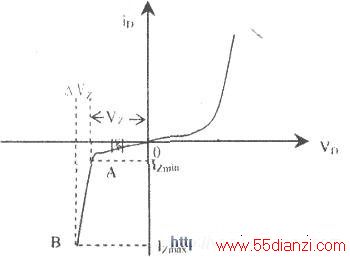

　　这时稳压二极管仍处于反向击穿状态，对应于上图中的AB段。由于采用了特殊的制造工艺，这种击穿是可逆的，即当去掉外加反向电EE后，稳压管的击穿可立即恢复。当然，如果反向电流太大，超过了允许值（即图中的B点）．那么稳压二极管就由电击穿过渡到热击穿，此时管子就损坏了。

　　由此可见：稳压二极管的稳压原理是利用稳压二极管工作于电击穿区时，电压几乎不随电流而变的特性进行稳压的。

　　　　二、稳压二极管的应用
　　
　　1、并联型稳压电路
　　

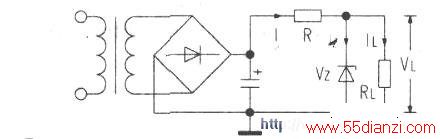

　　如下图所示的并联型稳压电路，当输入电压升高或RL阻值变大时有：vi↑=》Ｉz↑＝》Ｉ↑=》ＵＲ=IR↑=》ＶＬ↓，从而抵消了输出电压VＬ。的变化。反之，当输入电压下降或RL阻值变小时有：vＬ↓=》Ｉz↓I↓=》UR=IR↓＝》vＬ↑。

　　可见：这种电路的稳压是利用了稳压二极管两端电压微变，而电流突变使整个电路电流改变，电阻R上的电压也随之改变．从而达到稳定输出电压的目的。

　　2．串联型稳压电路
　　

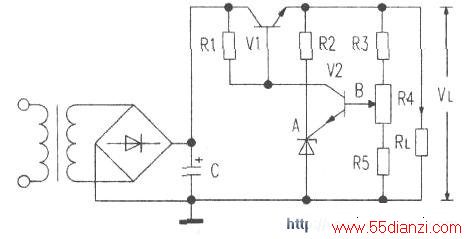

　　如下图所示的电路，当输入电压升高或RIＬ阻值

　　从而抵消了输出电压V．的波动。

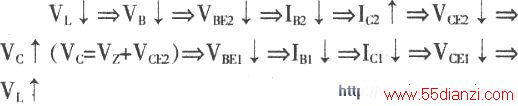

　　反之：当输入电压下降或R．阻值变小时有：

　　从而抵消了输出电压VL的波动。

　　可见：这种电路的稳压同样是利用了稳压二极管上电流突变，而两端电压几乎不变的特性来实现调整三极管管压降的改变，从而达到稳定输出电压的目的。
