10#高炉原料布袋除尘ATSE选用RMQ1系列自动转换开关。该系列ATSE适用于需要持续不间断供电场所和负载的电源系统中。
RMQ1自动转换开关单电机电动操作,两开关之间有机械连锁装置,操作更安全可靠。智能控制器采用微处理器技术,动作电压、转换延时均可由用户设定,电压、时间值采用数码管显示。
一、ATSE结构
由2台空气塑壳式断路器及合闸机构组成一个双电源供电切换一体化本体。这个本体内有合闸机构,控制电动合闸机构的是智能控制器。智能控制器可安装于电气柜盘面上。电器本体主要由装在金属底板上的两台RMM1塑壳式断路器(带辅助、报警触头)电动操作机构及N线柱等。
智能控制器由塑料外壳、插座、电子线路组件、面板、数码显示管、工作方式选择开关、指示灯、按键等组成。
智能控制器同时检测常用、备用两路电源的三相电压,进行过电压与欠电压保护(也可取消这两项保护)。智能控制器按功能可分为自投自复、自投不复、电网发电机三种方式。通常选择的是自投自复工作方式。
RMQ1载流量规格有63A、100A、250A、400A、630A、800A六种,极数有3极、4极。笔者所在厂使用的是400A规格。
二、工作原理

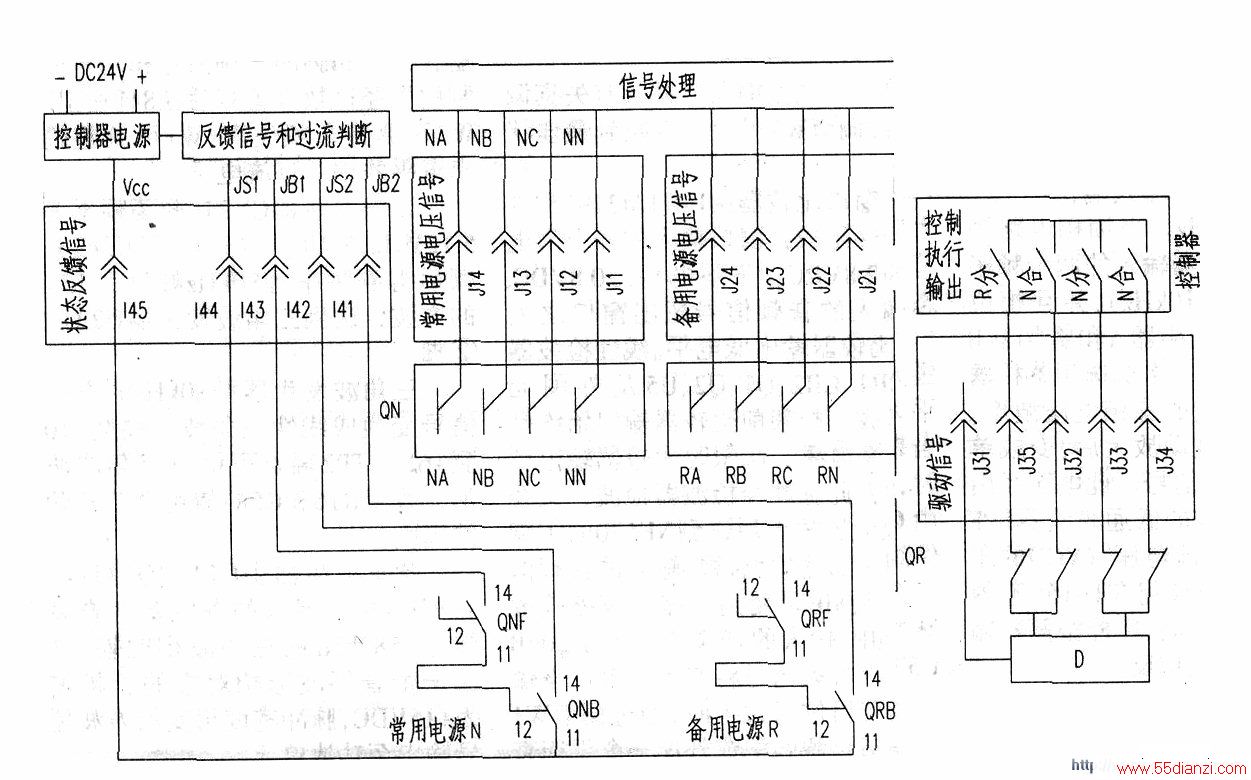

附图所示断路器QN、QR均处于再扣分闸状态。当控制器指令QN合闸时.N合接通,电动机D顺时针转动,通过传动机构,使QN合闸。当QN合闸到位后,微动开关Ll断开,D停止转动;此时,QN中QNF的(11)、(14)两点接通,反馈至控制器,使N合断开,面板上“常用”指示灯亮,常用电源供电。
控制器指令QR分闸,分闸的动作过程与QN相似。
当QN合闸供电时,发生过载脱扣分闸后,QNB报警触头动作,信号反馈至控制器,“过载”灯亮。此时,QR也不能合闸,必须排除故障后,才能进入工作状态。
三、安装调试
ATSE本体安装于机架上后,应根据额定电流的大小选择合适的截面积导线,按附图安装接线。
ATSE适用于三相四线制。因此,对于三相断路器,应将二路电的N线接到规定的各自N端上,否则不能工作。
