PMBus的标准被广泛接受的内部集成电路(I2C)通信协议,硬件接口。添加一些附加功能,以提高基本I2C通信协议。中描述了这些系统管理总线(SMBus)协议,包括SMAlert。
PIP8000FHN主要特性:
PMBus的串行接口:
查询I/O电压,I/O电流,警告,故障
查询两个温度传感器的温度
配置和测量转速为两个风扇
顺序启动和关闭
可配置的7通道A/D与校正因子
I2C器件地址引脚剥离
兼容大多数模拟控制器
上电复位
I2C总线高达400kHz
2.4V至3.6VVDD工作范围
I/O引脚可承受5V
温度感测功能
28针HVQFN封装,6毫米x6毫米
PIP8000FHN应用:
的PMBus兼容的低电压,高电流密度的应用
直流电源的分布式系统
网络应用
服务器和服务器配件
电信系统
工业/ATE电源应用
存储系统
AC/DC和的DC-DC应用

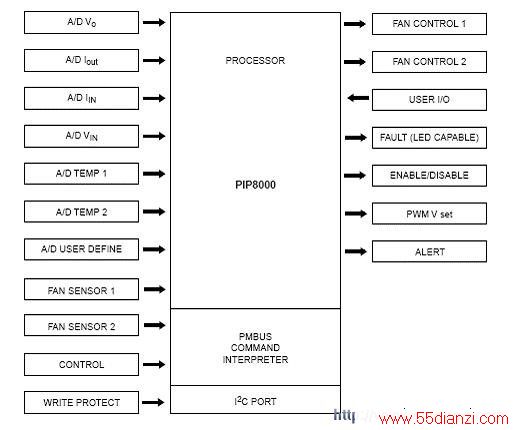

图1 PIP8000FHN方框图

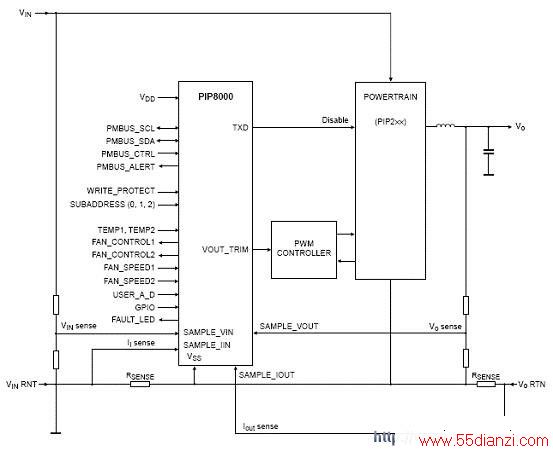

图2 PIP8000FHN应用框图
