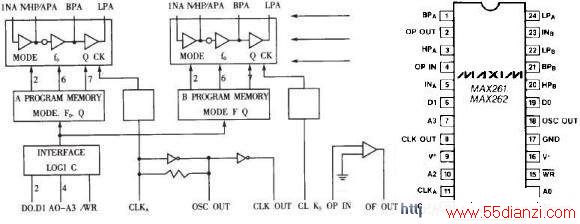

图1 MAX262 内部原理框图及引脚图
MAX262 内部原理框图及引脚图如图1 所示，引脚说明见图2。每一个封装内部集成了A、B两个独立的二阶滤波器子单元，分别存放滤波器参数（f0、Q、MODE），各有一个时钟输入，六位64 级fclk / f0 比率输入，用来决定滤波器中心或拐点频率，七位128 级Q值，五种滤波MODE 输入，用来决定滤波器工作模式；滤波工作频率范围：1.0Hz～140kHz；时钟输入方式：外接、晶体振荡、R- C振荡可选。

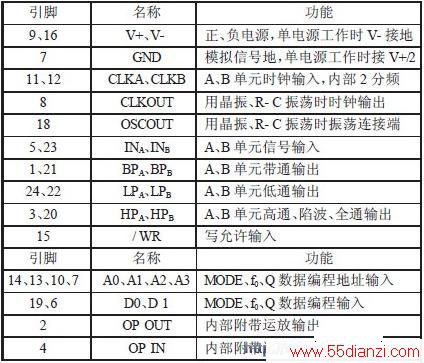

图2 MAX262 引脚说明
该电路工作在不同的模式（MODE）、fclk / f0 及Q值下表现出不同的特性，诸如频响、上下限频率、增益、相位等。表2 列出了MAX262 典型的时钟和中心频率限制。当Q、MODE 确定后，fclk / f0 比率直接决定了此时所允许的f0 上下限频率。表3 则列出MAX262 工作在各滤波器类型下（BP 带通、LP 低通、HP 高通、N 陷波），计算与Q、f0、MODE 相关增益的方法。

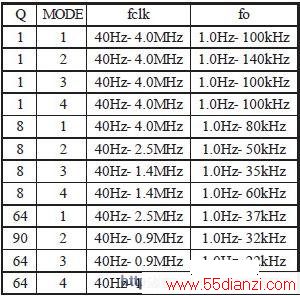

图3 MAX262 典型的时钟和中心频率限制

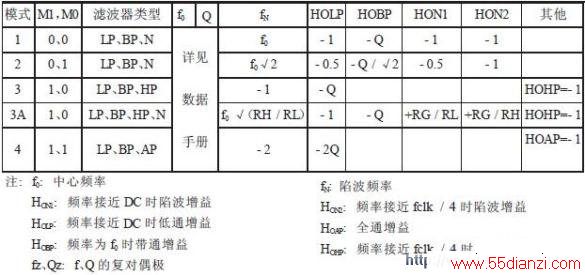

图4 MAX262计算与Q、f0、MODE 相关增益的方法
根据需要选择好适当的滤波器类型及其参数后，需把数据通过微处理器编程写入MAX262 方可生效。由于每个单元有2 位MODE、6 位f0、7 位Q 值，而且A、B 单元是独立的，每次只能写入2 位，因此须分16 次写入，如单独写入A 或B 单元则只需8 次，其对应地址及写数据时序如图5 所示。

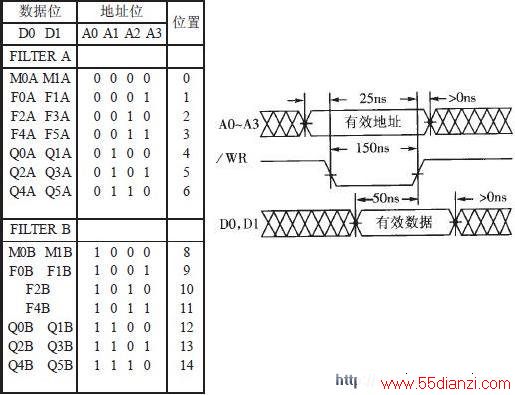

图5 MAX262地址及写数据时序
上面对MAX262 作了基本的介绍，由于MAX262具有这些优异而灵活的特性，这为我们设计较为理想的有源滤波器带来了方便，应用它可很容易设计出各种类型、参数可编程的滤波器。
