BA1404调频立体声发射芯片

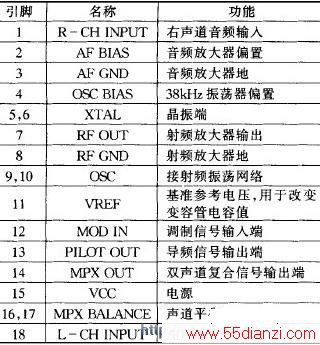

图1 BA1404引脚功能

       ●采用低电压、低功耗设计, 电压在1～3V 之间, 典型值为1. 25V , 最大功耗500mW ,  静态电流为3mA；

       ●将立体声调制、FM 调制、射频放大电路集成在一个芯片上；

       ●所需外围元件少；

       ●两声道分离度高,典型值为45dB；

       ●输入阻抗为540Ω( fin = 1kHz) , 输入增益为37dB (Vin = 0. 5mV)；

       ●典型射频输出电压为600mV。

       2.引脚功能及工作原理

       BA1404 的引脚功能如图1, 图2为BA1404 结构功能框图。它主要由前置音频放大器(AMP) , 立体声调制器(MPX) , FM 调制器及射频放大器组成。

       立体声前置级分别为两个声道的音频放大器。输入为0. 5mV 时,增益高达37dB ,频带宽度 为19kHz 。如输入信号中存在频率高于19kHz 的成分, 则必须在输入端加一个低通滤波器 , 否则两个声道的分离度会下降。

       在立体声调制组,振荡器输出的38kHz信号用于立体声调制。通常在16、17 脚接一可调电 阻,以获得最佳的通道分离度。

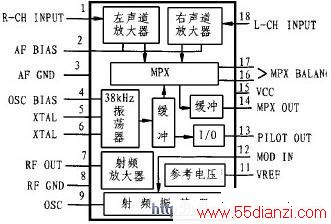

图2 BA1404引脚图

立体声混合信号(MPX 输出信号) 与导频输出信号( PILO T OU T) 合成后的调制信号通过 12 脚进入射频振荡器并对载波进行FM 调制, 经射频放大后输出射频信号, 射频信号的典 型值在600mV左右。

       BA1404 内部还提供了一个参考电压单元VREF 。设计者可以利用这个电压信号改变外接变 容二极管的电容值,继而改变载波的振荡频率。因此,只要控制一个电阻的分压值就可以达 到改变发射频率的目的,这是比较独特的设计。

       3. 典型应用

       图3 为BA1404 的典型应用电路。图中,左右声道各通过一个预加重电路把音频信号输入到BA1404 内部。利用内部参考电压改变变容二极管的电容值, 从而实现发射频率的调整。

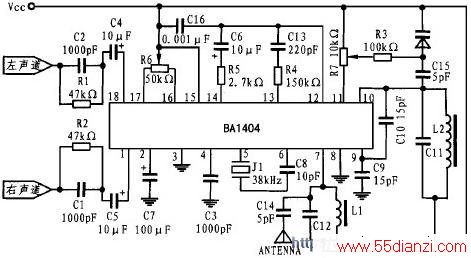

图3 BA1404的应用

       设计时应注意以下几点：

       (1) 为了能够使发射机和FM 接收机的频率响应相互匹配,在输入端需加预加重网络,其时 间系数为50μs。

       (2) 在13、14 脚,立体声调制器输出的立体声混合信号和导频信号进行合成时, 有可能造成立体声通道的分离度恶化,所以必须注意12、13、14 脚外围元件的值。

       (3) OSC 振荡网络的输出频率范围如果在76～108MHz内, 可在“5mm 的铁芯上用“0.5mm  的漆包线绕2.5 圈左右, 使C11的电容值为47pF。7脚上的RF匹配网络也应如此。

       (4) 为了简化应用,可以采取以下措施：

       ●将16、17 脚悬空。因为集成块内部已经保证了较高的通道分离度,接可调电阻只是为了优化。

       ●不用变容二极管微调发射频率, 在变容管处直接短路,这样,可以省去R3 和D1。

       ●可以略去7 脚上的RF 匹配网络, 直接和VCC 相接。

       图3所示的BA1404 应用电路的发射范围可以达到方圆数百米,如果再想加大其发射距离, 可以在射频输出端再加一射频放大器,可以用分立元件,也可以直接选用MAXIM 公司的RF  功率放大电路MAX2611 或MAX2650 , 它们都适合与BA1404 匹配。
