CD4046的引脚图、真值表及应用

CD4046锁相环应用

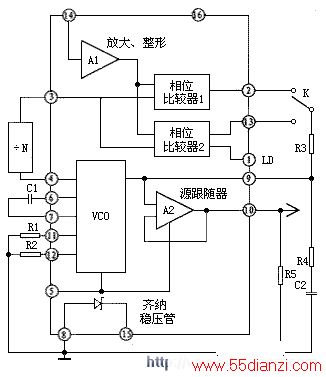

CD4046内部电原理框图

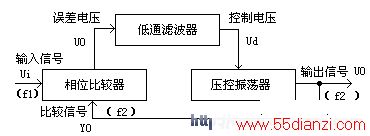

      CD4046工作原理：输入信号 Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，上图开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9脚，调整VCO的振荡频率f2，使f2迅速逼近信号频率f1。VCO的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较，最后使得f2＝f1，两者的相位差为一定值，实现了相位锁定。若开关K拨至13脚，则相位比较器Ⅱ工作，过程与上述相同，不再赘述。

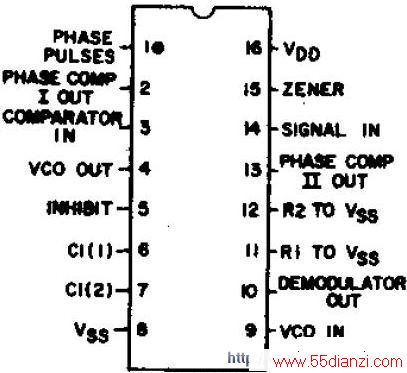

　　下图是CD4046的引脚排列，采用16脚双列直插式，各管脚功能：

　　1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。

　　2脚相位比较器Ⅰ的输出端。

　　3脚比较信号输入端。

　　4脚压控振荡器输出端。

　　5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。

　　6、7脚外接振荡电容。

　　8、16脚电源的负端和正端。

　　9脚压控振荡器的控制端。

　　10脚解调输出端，用于FM解调。

　　11、12脚外接振荡电阻。

　　13脚相位比较器Ⅱ的输出端。

　　14脚信号输入端。

　　15脚内部独立的齐纳稳压管负极。

CD4046引脚图

　　CD4046典型应用电路：

　　下图是用CD4046的VCO组成的方波发生器，当其9脚输入端固定接电源时，电路即起基本方波振荡器的作用。振荡器的充、放电电容C1接在6脚与7脚之间，调节电阻R1阻值即可调整振荡器振荡频率，振荡方波信号从4脚输出。按图示数值，振荡频率变化范围在20Hz至2kHz。

CD4046的VCO方波发生器

　　下图是CD4046锁相环用于调频信号的解调电路。如果由载频为10kHz组成的调频信号，用400Hz音频信号调制，假如调频信号的总振幅小于400mV时，用CD4046时则应经放大器放大后用交流耦合到锁相环的14脚输入端环路的相位比较器采用比较器Ⅰ，因为需要锁相环系统中的中心频率f0等于调频信号的载频，这样会引起压控振荡器输出与输入信号输入间产生不同的相位差，从而在压控振荡器输入端产生与输入信号频率变化相应的电压变化，这个电压变化经源跟随器隔离后在压控振荡器的解调输出端10脚输出解调信号。当VDD为10V，R1为10kΩ，C1为100pF时，锁相环路的捕捉范围为±0.4kHz。解调器输出幅度取决于源跟随器外接电阻R3值的大小。

CD4046锁相环调频信号的解调电路

　　下图用CD4046与BCD加法计数器CD4518构成的100倍频电路。刚开机时，f2可能不等于f1，假定f2<f1，此时相位比较器Ⅱ输UΨ为高电平，经滤波后Ud逐渐升高使VCO输出频率f2迅速上升，f2增大值至 f2=f1，如果此时 Ui滞后 U0，则相位比较器Ⅱ输出UΨ为低电平。UΨ经滤波后得到的Ud信号开始下降，这就迫使VCO对f2进行微调，最后达到f2/N=f1，并且f2与f1的相位差Δφ=0°。，进入锁定状态。如果此后f1又发生变化，锁相环能再次捕获f1，使f2与f1相位锁定。

CD4046与BCD加法计数器CD4518构成的100倍频电路
