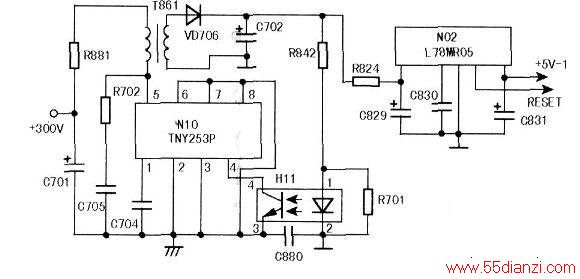

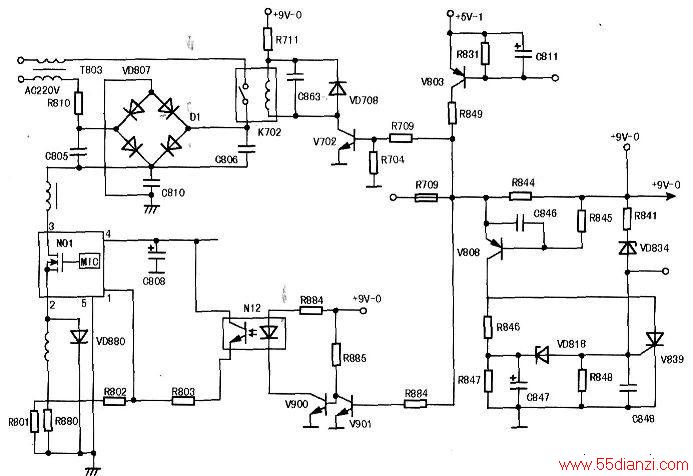

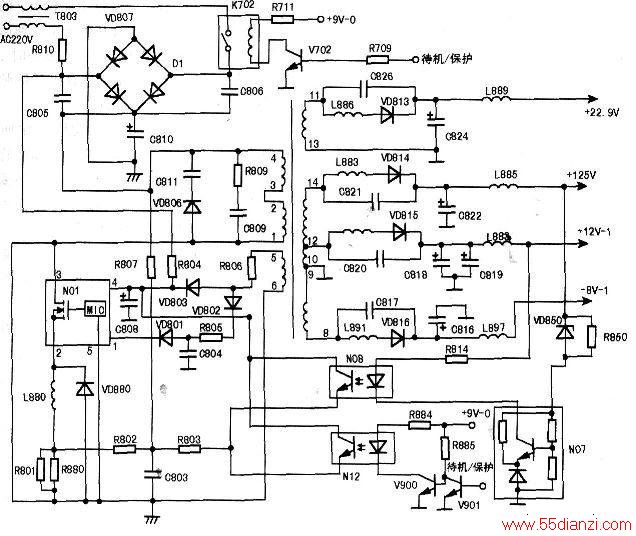

该机的开／待机控制电路也采用了光耦，有关电路如下图所示。正常工作时，微处理器（7）脚送来一个低电平，V803饱和导通，其集电极输出高申▲平，使V702也饱和导通，继电器K702处于吸合状态。同时V803集电极输出的高电平还送至V901基极，使其饱和导通，V900截止，从而使光耦停止工作。待机时，微处理器（7）脚送来一个高电平，使V803截止，其集电极输出低电平，一方面使V901截止，V900饱和导通，此时光耦N12的发光二极管导通程度加深，发光强度增大，从而使光敏晶体管导通程度加深，流人N01（1）脚电流也增大，使N01内部场效应开关管的导通时间很短，各路输出电压随之下降。另一方面，V803集电极输出的低电平会使V702截止，继电器K702释放，主开关电源因得不到供电而停止工作。该机芯因专门设有副开关电源，待机控制主要由继电器K702来完成，当K702释放后，主开关电源也就停止工作。当K702或其控制电路出故障而引起K702总是处于吸合状态时，电路仍可通过光耦（N12来实现待机控制。高电压，最高可达+150V，为行输出电路供电，以确保频率期间高压和行扫描电流的稳定。
