RD627多普勒效应传感器的应用

　　电参数 ＲＤ６２７型多普勒效应传感器典型使用电源电压为１２Ｖ；有效发射面积大于１００ｍ２；静态时第⑥脚输出电压为６Ｖ；在有效发射区内，当有目标移动时第⑥脚动态输出电压变化不小于±５０ｍＶ，移动目标离天线愈近，输出电压变化幅度愈大，可高至±５Ｖ以上。

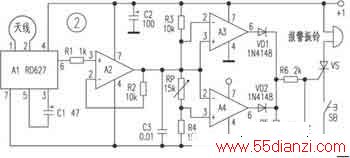

　　典型应用电路 ＲＤ６２７的典型应用电路见图２，这是一个微波防盗报警器。当有人在网内走动时，从⑥脚输出超低频信号经Ａ２缓冲送到由Ａ３、Ａ４组成的比较器进行鉴别。如果信号电压在两指定的比较电压中间，则Ａ３、Ａ４均无电压输出。当信号高于Ａ３的②脚电平或低于Ａ４的③脚电平时，Ａ３或Ａ４输出高电平，经ＶＤ１或ＶＤ２隔离、Ｒ６限流触发可控硅导通，报警喇叭得电报警。ＳＢ为解警按钮。ＲＰ用来调节电压比较器的阈值电平，亦即调整了报警器的警戒范围。

　　微波发射天线用∮３ｍｍ的金属丝弯成∮１２０ｍｍ～１５０ｍｍ的圆环状即可。Ａ２～Ａ４可用Μａ７４１或Ｆ００６高增益集成运算放大器。
