一款LED亮度调节IC的应用

一款LED亮度调节IC的应用

点击数:7342 次   录入时间:03-04 11:52:37   整理:http://www.55dianzi.com   元器件特点及应用

   简介

  SJT5301B是一颗适用於LED灯光亮度调节的触摸式调光IC,有无段调光、二段调光和三段调光等调光模式,三段调光可由高亮到低亮调节,也可由低亮到高亮调节,灯光亮度随意设置,操作简单方便;独特的蜂鸣器提醒功能和待机呼吸灯指示效果,使产品更具特性。SJT5301B可在非导电类材质的隔离下达到触摸调光功能,具防尘、防水、防刮、强固耐用及安全性高等优点;触摸感应按键的灵敏度可根据实际需要自由调节,外围元件少,应用电路非常简单。

  SJT5301B具备环境温度及湿度的自动适应能力,不会受天气变化影响其灵敏度及工作稳定性。涵盖了低EMI/EMC及高抗噪声电路设计,可防止来自外界的无线电、磁场、高压等干扰源,增强抗干扰能力。

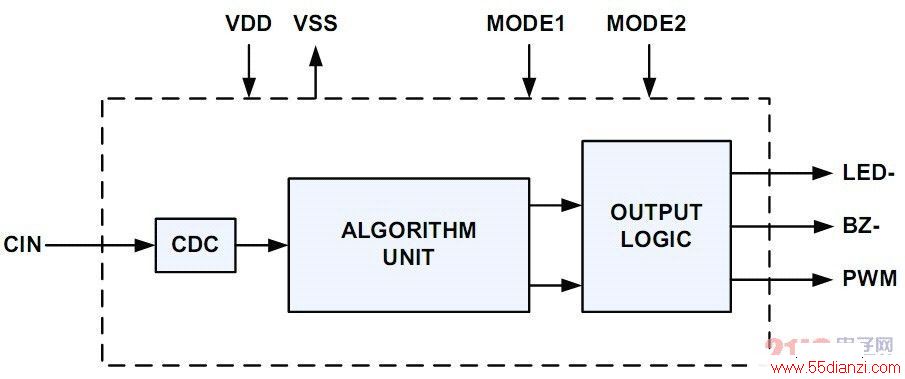

  1、方框图

  2、管脚定义

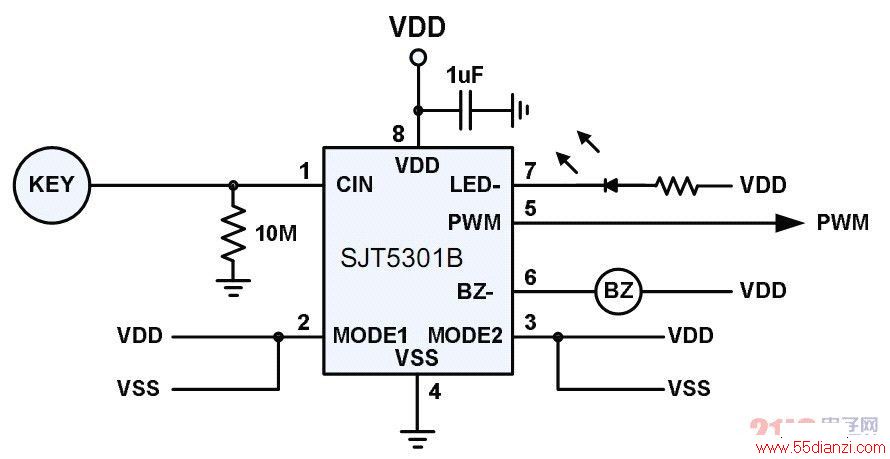

  3、应用原理图



www.55dianzi.com

  4.1 输入电路

  在电容感应电极的输入脚必须接一个10MΩ的电阻至地(GND),调整这个电阻的阻值可调节感应的灵敏度,电阻值越大灵敏度越高,电阻值越小灵敏度越低,感应端电路上的杂散电容必须小於22pF。电阻取值范围:1MΩ~20MΩ。

  4.2 LED-输出

  用於按键状态和工作状态指示,连接指示LED的负极。当手指接近感应电极并检测生效,LED-输出低电位,LED点亮;手指离开感应电极,LED-输出高电位,LED熄灭。当PWM输出关闭时,LED-会输出呼吸灯的信号,使LED渐亮渐暗的循环变化,用於指示感应开关的位置。

  4.3 BZ-输出

  触摸感应生效提醒,连接内振荡型蜂鸣器(有源蜂鸣器)的负极;当手指接近感应电极并检测生效时,BZ-输出低电位脉波,蜂鸣器发出一声短暂的Be音。在分段调光模式(二段或三段),若触按感应电极超过2秒,BZ-输出连续两个低电位脉波,蜂鸣器发出Be-Be两声提示音,作为定时关闭功能的启动提示。在连续调光(无段调光)模式,若触按感应电极超过2秒,BZ-输出一个低电位脉波,蜂鸣器发出一声Be音,作为开始连续调光的提醒。

  4.4 PWM输出

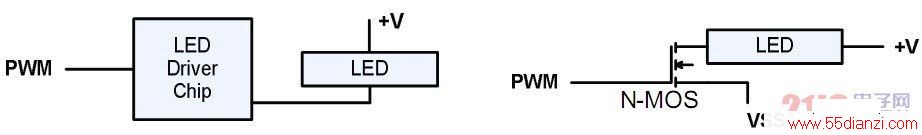

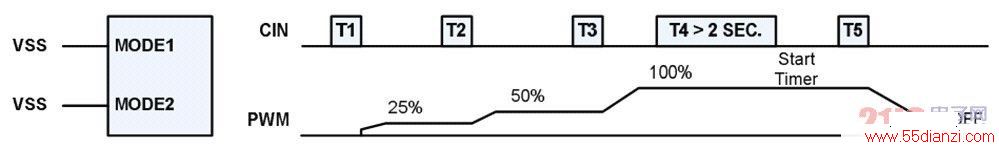

  PWM为一种可以调整输出功率的输出方式,PWM输出是调制高电位的宽度(Duty),高电位的宽度为0%时为关闭(TurnOff),高电位的宽度为100%时为全开(TurnOn),调整的范围是12.5%~100%,频率约为500Hz。PWM可以连接LED恒流驱动IC,也可直接连接MOSFET(N-CHANNEL)驱动负载,驱动IC或MOSFET的功率需自行计算。



www.55dianzi.com

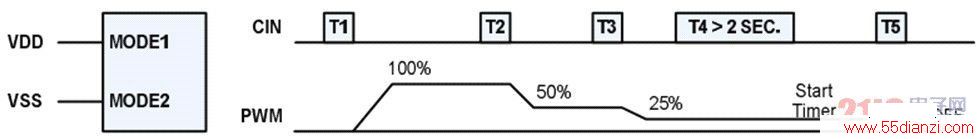

  4.4.2 PWM模式2:三段调光,由高亮度到低亮度

  MODE1接VDD,MODE2接VSS时,设定为三段调光模式,PWM分为三段:ON→100%→50%→25%→OFF,如此循环。在三个阶段都可以启动定时功能。

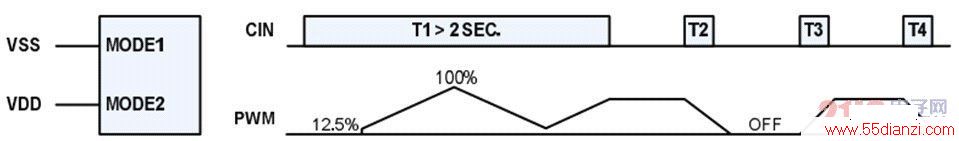

  4.4.3 PWM模式3:连续调光(无段调光)

  MODE1接VSS,MODE2接VDD时,设定为连续调光模式,PWM可以从12.5%逐渐调至100%,再从100%逐渐调至12.5%,如此循环,调光过程中离开手指则停留在当前亮度;短暂触按感应电极为开启或关闭PWM;初次开启PWM,输出为12.5%,在不断电源的情况下,SJT5301B会记忆之前设定的亮度,下次打开,PWM还会会到关闭时的状态。

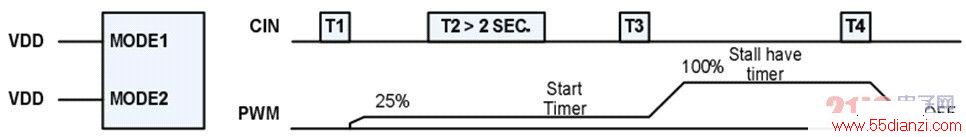

 4.4.4 PWM模式4:二段调光

  MODE1和MODE2都接到VDD时,设定为二段调光模式,PWM分为两段,ON→25%→100%→OFF,如此循环;在两个阶段都可以启动定时功能。

  4.5 定时功能

  分段模式下,触按感应电极约2秒,蜂鸣器发出Be-Be两声提示音,定时功能开启。定时时间为60分钟,从开始设定的60分钟後PWM会自动关闭。若设定後未到60分钟,再次触按感应电极约2秒,会重新设定定时时间;改变亮度不会影响定时功能,只有将PWM关闭,才可以提前关闭定时功能。

  4.6 测试模式

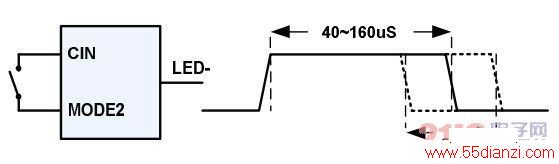

  关闭电源,将CIN脚接到MODE2,再开启电源,然後断开CIN到MODE2的连接,IC会进入测试模式;测试模式会将感应电极上的信号以脉波宽度的方式从LED-输出,如此可以测量感应信号的强弱,也可以测试IC是否正常。

  5、电气规格

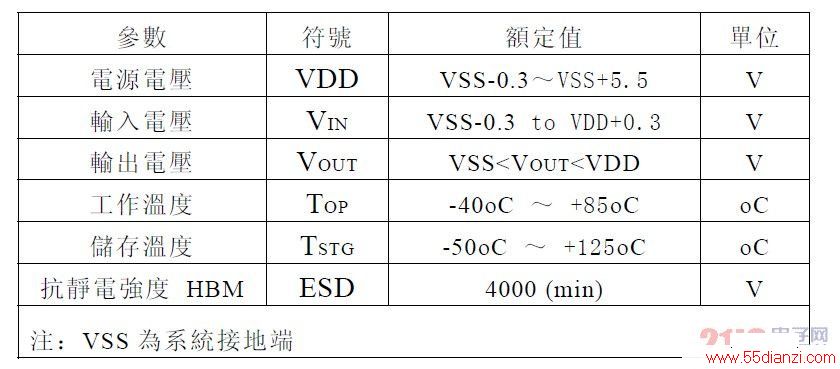

  5.1 绝对额定值

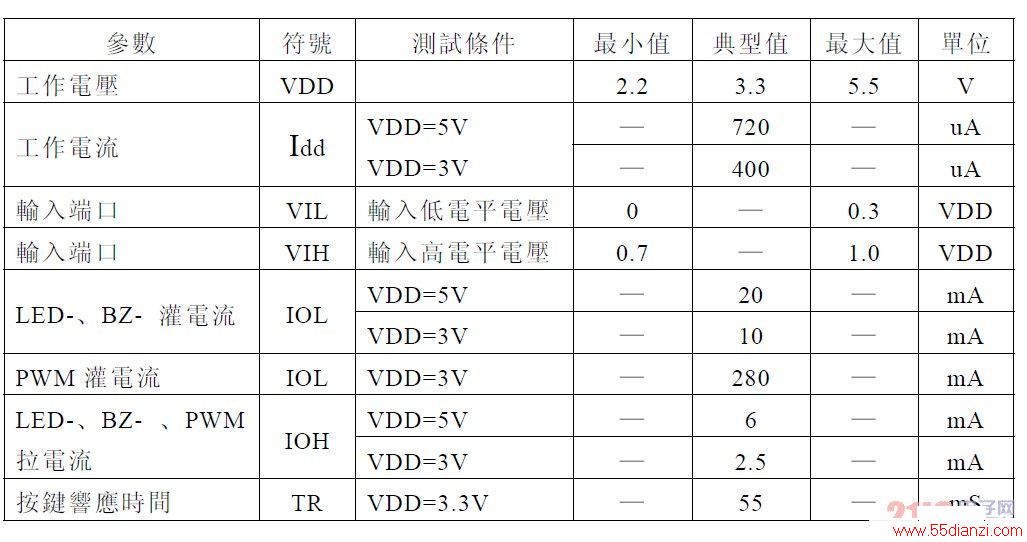

  5.2 直流特性(Ta=25oC)



www.55dianzi.com

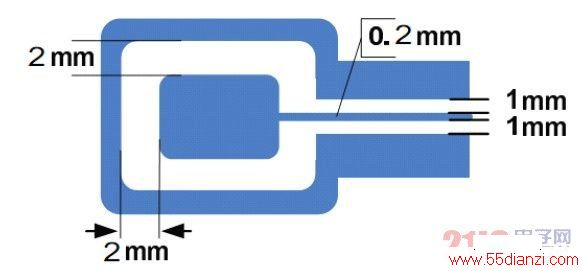

  ②、覆铜注意事项:若触摸板附近会有无线电信号或高压器件或磁场,请用20%的网状接地铜箔覆铜,但感应焊盘的对面、SJT5301B下面尽量不要覆铜。

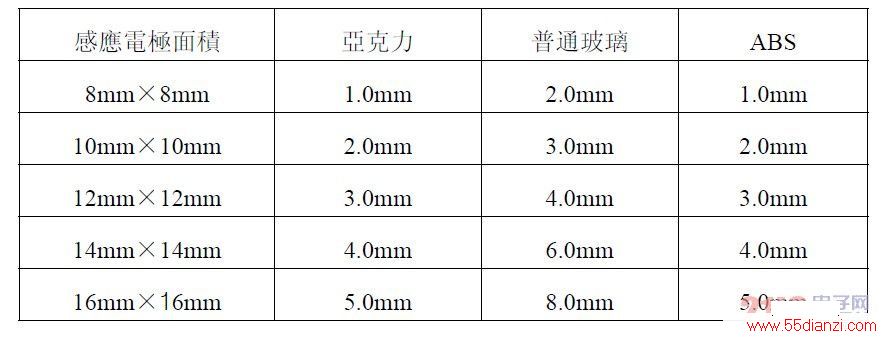

  ③、感应焊盘的大小需依照面板材质、面板厚度等参数设定,可参下述对应表:

  ④、覆盖在PCB上的面板不能是导电类材料或金属成分,包括表面的涂料。更不能将整个金属壳作为感应电极。

  ⑤、VDD及VSS必须用电容器做滤波,在布线时滤波电容必须靠近SJT5301B放置。

  ⑥、感应焊盘可是不规则形状,比如:椭圆形、三角形及其他不规则形状。感应焊盘中间允许穿孔,装饰LED指示灯等用途。若感应焊盘无法靠近面板,可用弹簧将感应线牵引到面壳上,弹簧上方需加一金属片作为感应电极。不可用普通导线连接感应线和感应电极。

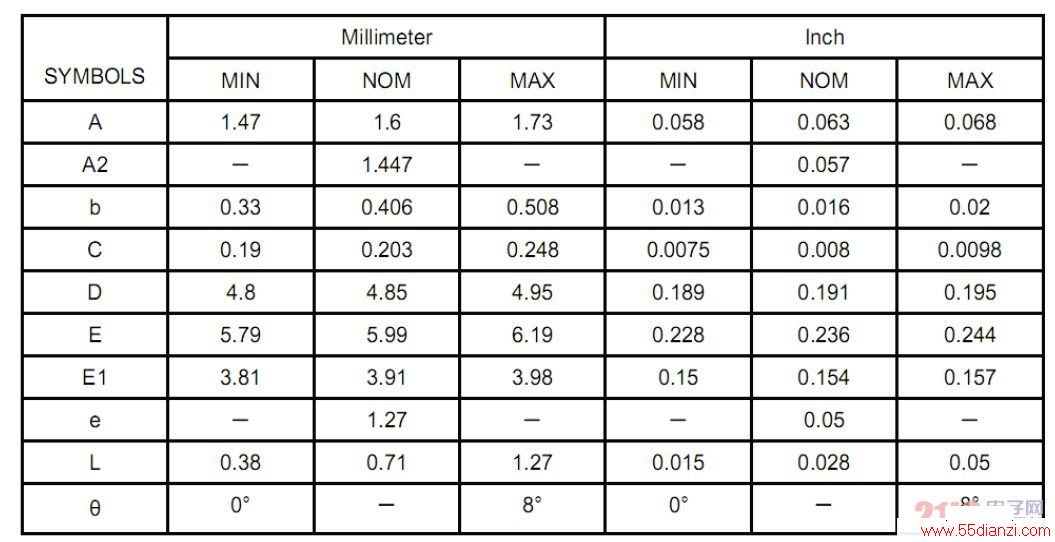

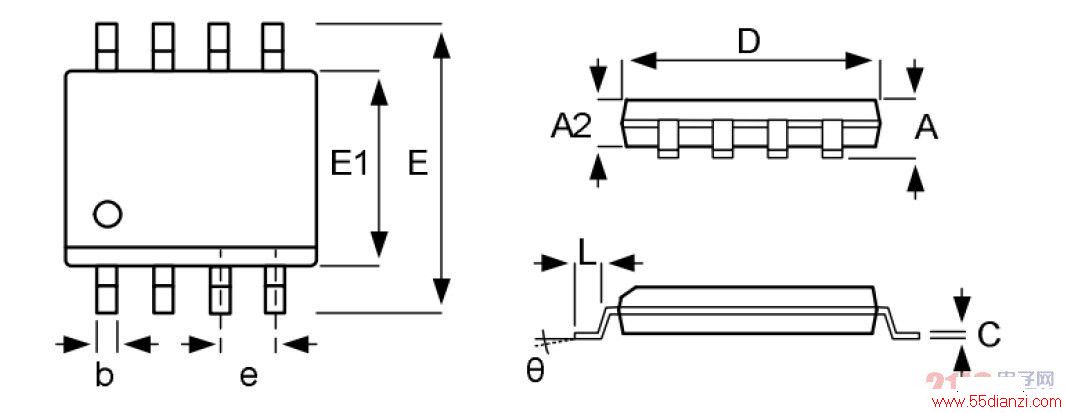

  7、封装信息(150milSOP-8)
