高信号电平下变频混频器专为高线性度、宽动态范围 IF 采样应用而优化。它包括一个用于驱动双平衡混频器的高速差分 LO 缓冲 放大器 。RF 和 LO 输入端上的宽带、集成 变换器 提供了单端 50Ω 接口 。在内部使 RF 和 LO 输入与 50Ω 相匹配 (从 1.6GHz 至 2.3GHz) 。
可提供内置了分辨率高至 14 位和采样速率达 125MSPs 之 ADC 的器件版本。一个单独的输出 电源 使得并联输出 总线 能够驱动 0.5V 至 3.6V 逻辑器件。一个单端 CLK 输入负责控制转换器操作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
特点：
·全集成化“RF 至位”IF 采样接收器子系统
·宽 RF 频率范围： 400MHz 至 3.8GHz
·中心频率为 140MHz 的内部 SAW 滤波器
·具高达 14 位分辨率、125Msps 采样速率的低功率 ADC
·16dB 级联 NF，17.7dBm 双音调 IIP3
·1.2W 总功耗
·50Ω 单端 RF 和 LO 端口
·连续 20dB 衰减范围
·内部旁路电容，无需外部组件
·ADC 时钟占空比稳定器
·数字输出电源范围：0.5V 至 3.6V
·15mm x 22mm LGA 封装

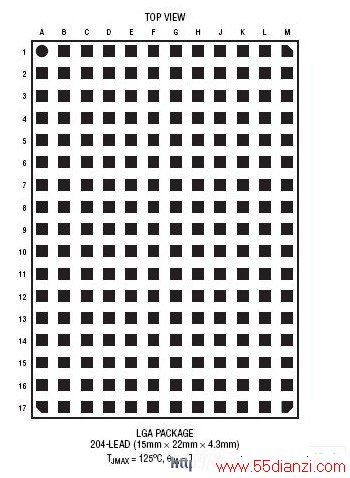

封装：

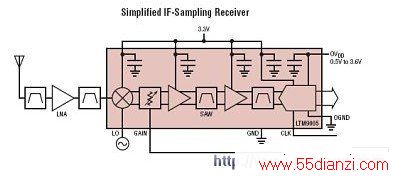

典型应用：
