由555构成的单稳态触发器电路及工作波形如图1所示。图中R，C为外接定时元件，输人的触发信号ui接 在低电平触发端（2脚）。
稳态时，输出uo为低电平，即无触发器信号（ui为高电平）时，电路处于稳定状态——输出低电平。在 ui负脉冲作用下，低电平触发端得到低于（1/3）VCC，触发信号，输出uo为高电平， 放电管 VT截止，电 路进入暂稳态，定时开始。
在暂稳态期间， 电源 ＋Vcc→R→C→地，对电容充电，充电时间常数T＝RC，uc按指数规律上升。当电容 两端电压uc上升到（2/3）Vcc后，6端为高电平，输出uo变为低电平，放电管VT导通，定时电容C充电结束 ，即暂稳态结束。电路恢复到稳态uo为低电平的状态。当第二个触发脉冲到来时，又重复上述过程。工作 波形图如图1（b）所示。
图1 单稳态触发器电路及工作波形
可见，输人一个负脉冲，就可以得到一个宽度一定的正脉冲输出，其脉冲宽度tw取决于 电容器 由0充电到 （2/3）Vcc，所需要的时间。可得
这种电路产生的脉冲宽度莎w与定时元件R，C大小有关，通常R的取值为几百欧至几兆欧，电容取值为几 百皮法到几百微法。
2．简易触摸 开关 电路

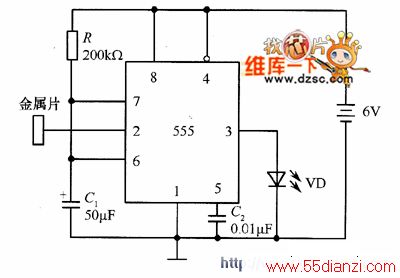

如图2所示为一简易 触摸开关 电路，图中IC是集成555 定时器 ，它构成单稳态触发器，当用手触摸一金属 片，低电平触发端得到低于（1/3）Vcc触发信号，输出uo为高电平，发光 二极管 亮，放电管VT截止，电路 进入暂稳态，定时开始。经过一定时间tw=1.1RC， 发光二极管 熄灭.该原理电路可用于床头灯、卫生间等 场所。
3，555定时器的其他应用电路

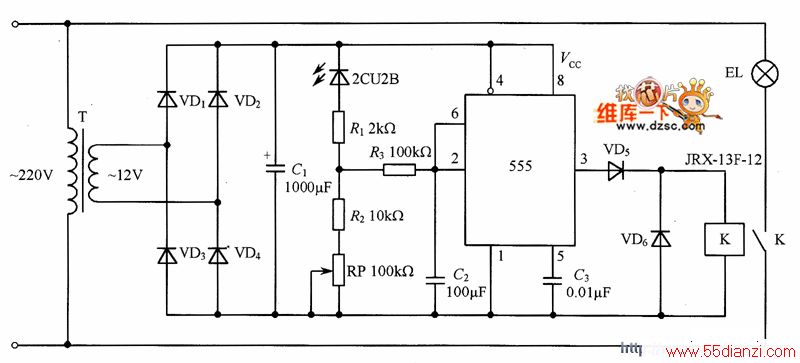

555定时器除用于单稳态触发器和多谐 振荡器 外，还应用于施密特触发器。如图3所示为光控照明电路 ，其工作原理为：当 光敏二极管 2CU2B 受到光照时，其内阻变小，555定时器的2脚和6脚电压高于2Vcc/3， 3脚输出低电平， 继电器 处于断开状态，灯不亮。当晚上光敏二极管2CU2B得不到光照或光照微弱时，其内 阻变大，555定时器的2脚和6脚电压低于Vcc/3，3脚输出高电平，继电器获电吸合，灯点亮。为了防止继 电器断开时产生较高的电动势而损坏555定时器，增加VD5，VD6对电路加以保护。
图3 光控照明电路
