MPT612具有光伏应用中PV面板所需的硬件功能，包括电压和电流测量与面板参数配置，这大大简化了软硬件设计和提高了开发速度。
MPT612基于低功耗的32位ARM7 TDMI-S RISC处理器，运行频率高达 70MHz ，可实现98%的高效能量提取。它从MPPT算法中获得输出信号来控制外部 开关 设备，DC源可通过相关的电压和电流 传感器 接入IC，IC可以在无用户介入的情况下动态地从DC源中提取最大能量。用户可以对IC进行配置以符合软件设定的界定条件，应用程序可以使用高达15KB的 Flash 内存。
此外，MPT612也能够轻松配置用于各种使用MPPT的太阳能直流充电控制器、分布式MPPT和微型 逆变器 等具有MPP行为的应用场合。
2. 特性和优点
● ARM7 TDMI-S 32位RISC内核，MCU工作频率高达70MHz
● 可使能操作频率高达70MHz的128位宽接口和加速器
● 10位ADC可提供以下特性：
8路模拟输入
每路通道的转换时间低至2.44μs，且专用结果寄存器可实现中断开销最小化
用户特定的应用程序可以使用5路模拟输入
● 一个具有4路捕获和4路比较通道的32位定时器和外部事件计数器
● 一个具有3路比较通道的16位定时器和外部事件计数器
● 低功耗实时时钟（RTC），具有独立的电源和专用的 32KHz 时钟输入
● 串行接口包含：
2路UART（ 16C550 ）
2路快速I2C总线接口（400Kbit/s）
具有缓冲和可配置数据长度功能的SPI和SSP
● 具有优先级和向量地址均可配置的向量中断控制器
● 多达28个、5V耐压的快速通用I/O引脚
● 多达13个可用的边沿或电平触发的外部中断引脚
● 3层级Flash代码读保护（CRP）
● 当输入频率范围处于 10MHz ~ 25MHz 时，可编程片上PLL可获得70MHz的最大时钟，PLL设定时间仅需 100ms
● 片内集成的 晶体振荡器 ，可连接外部 晶振 频率范围为 1MHz ~25MHz
● 低功耗模式包括：
空闲模式
2种掉电模式：RTC有效模式和RTC无效模式
● 外设功能和外设时钟分频可单独使能/禁能，以实现可选的功率优化操作
● 使用外部中断或RTC中断唤醒可使处理器从掉电模式或深度掉电模式中唤醒
3. 应用
● 太阳能光伏（PV）电池和燃料电池的直流（DC）充电控制器。其适用的场合为：
家庭应用的电池充电器，如照明、水泵、DC风扇、DC TV、直流电机或其它DC电器
公共照明和发送信号的电池充电，如LED街道照明、花园/车道照明、铁路信号、交通信号、远程电信终端/塔等
便携设备的电池充电
分布式 DC-DC 转换器，提高工作效率
● 作为分布式微逆变器，无须使用大型系统逆变器
4. MPT612评估板

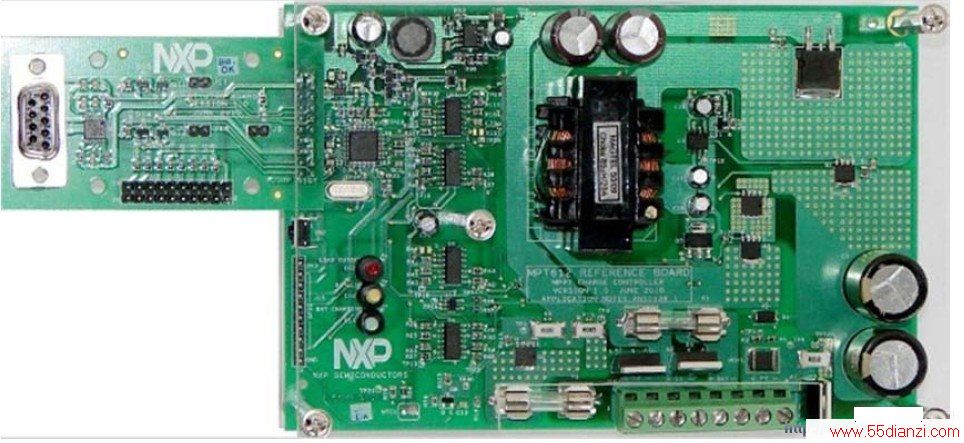

MPT612评估板如图1所示。
图1 MPT612评估板
5. 调试所需工具
调试MPT612评估板需要以下工具：
● 12V电源（75Ah）；
● 直流 电子 负载（可高达150W）；
● 直流可变电源（2路，0~30V/6A）；
● 万用表（用于测量电压）；
电流表（钳形表）（用于测量电流）；
● 螺丝刀；
● 焊台；
● 可连接板上不同接线 端子 的电线；
● 串行 电缆 （ RS232 ）；
● 一台带有COM端口（或有USB到232转换器）的电脑。
